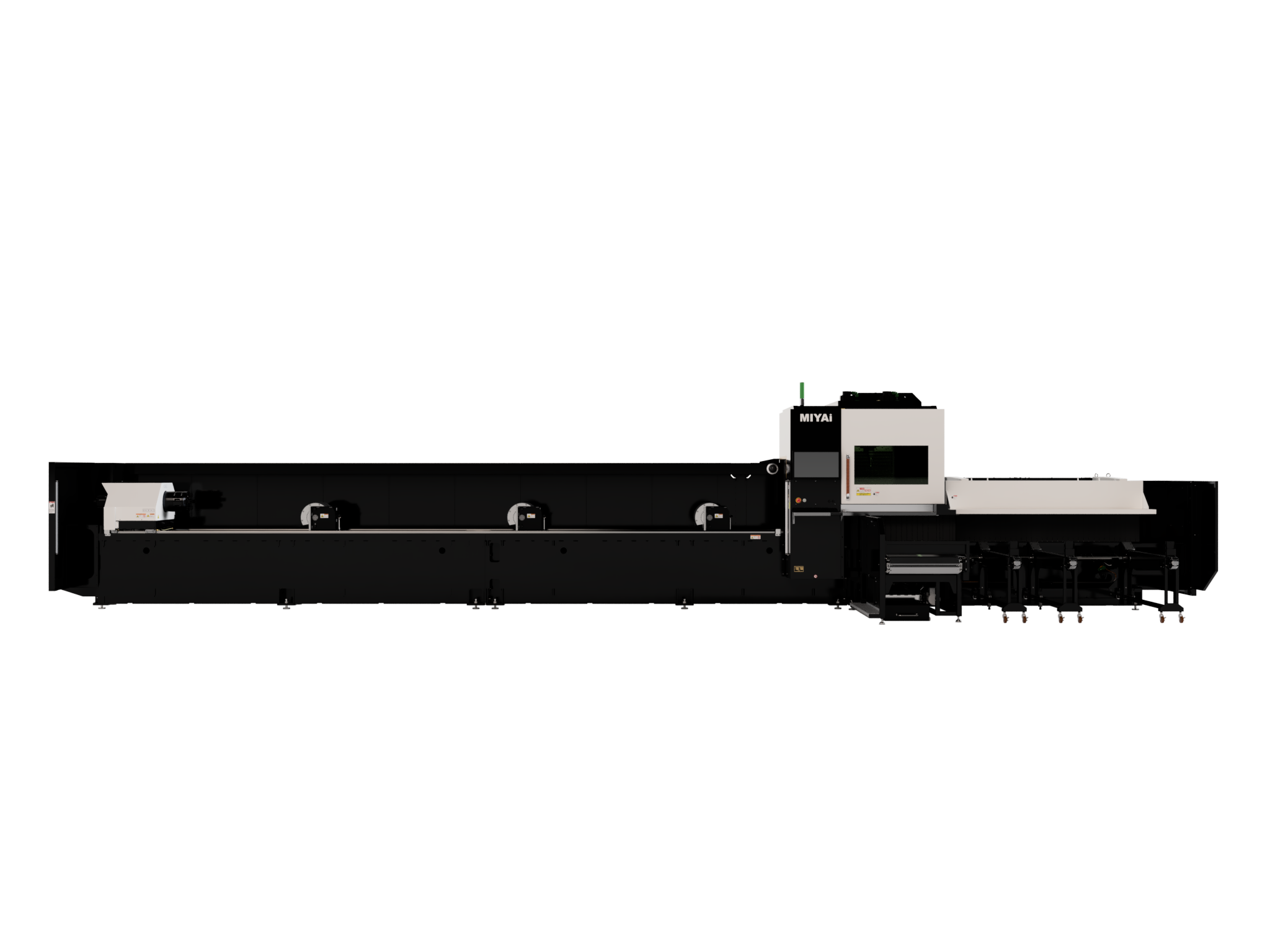

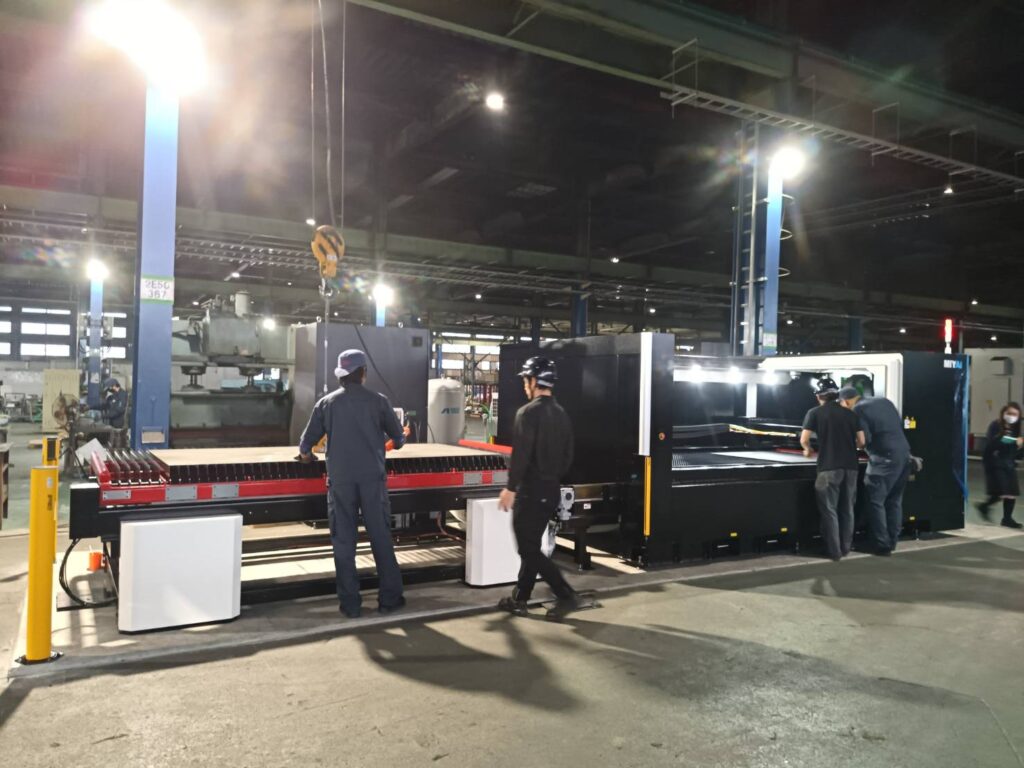

形鋼パイプ3Dレーザー加工機

形鋼パイプ3Dレーザー加工機

形鋼・パイプ加工が可能でありながら省スペースを実現したファイバーレーザーマシン

あらゆる加工を1台で実現する高機能性・世界最小スペースを軸に開発・設計した国産ファイバーレーザー切断加工機

チューブレーザー加工機



簡単設置・省電力・コンパクトな最新ファイバレーザー切断機
形鋼・パイプレーザー加工機

究極の工程集約加工機

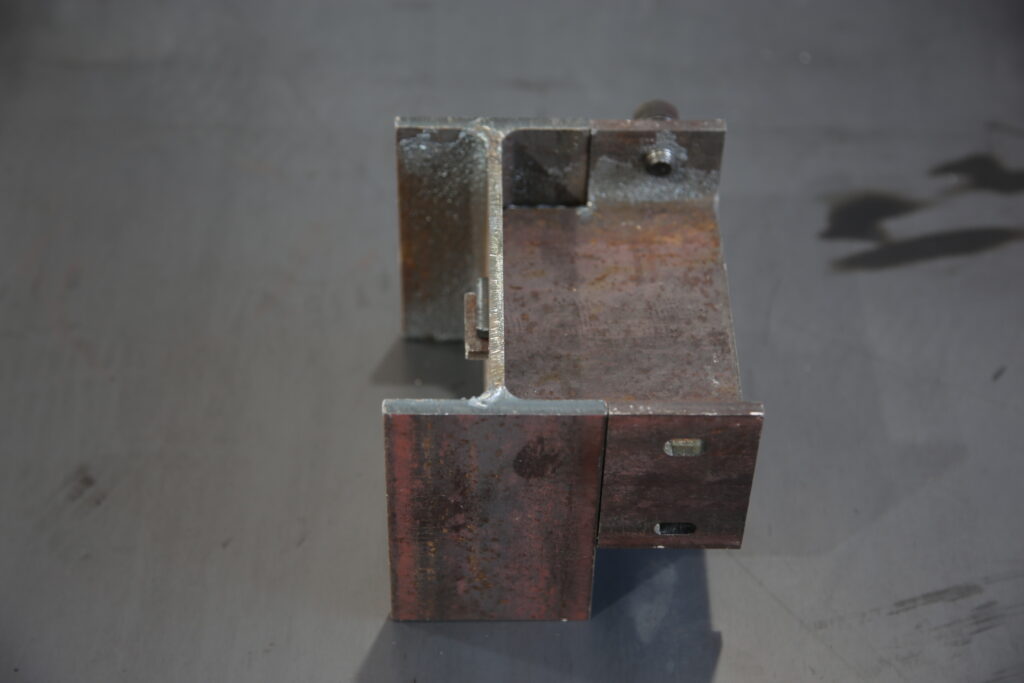

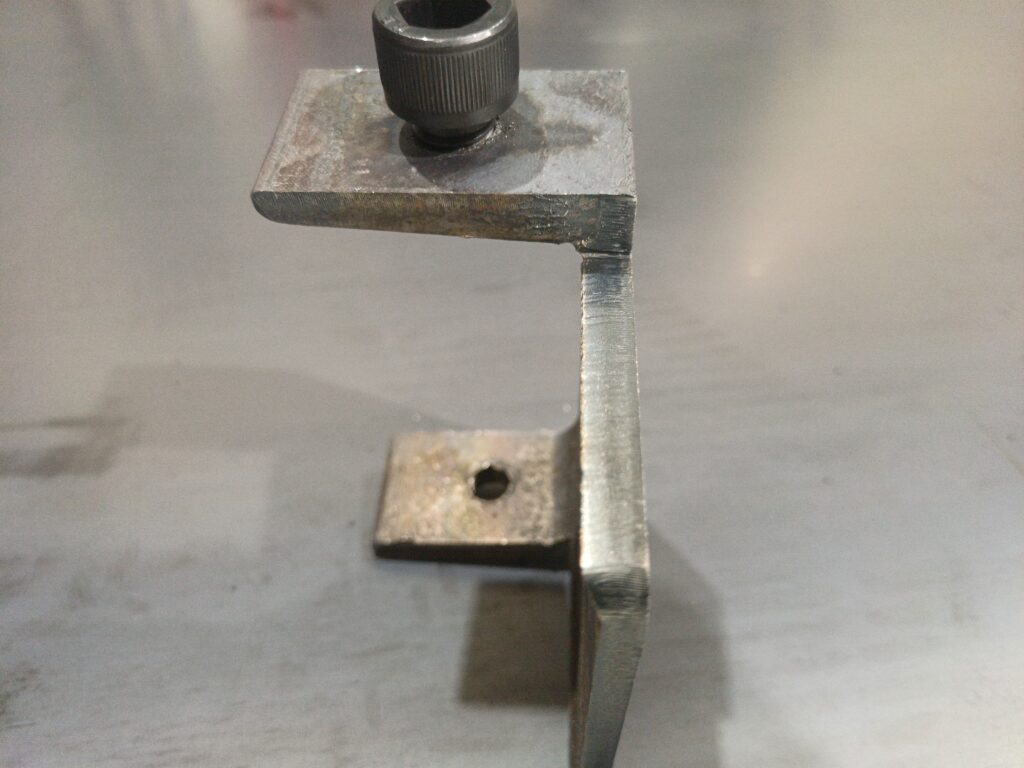

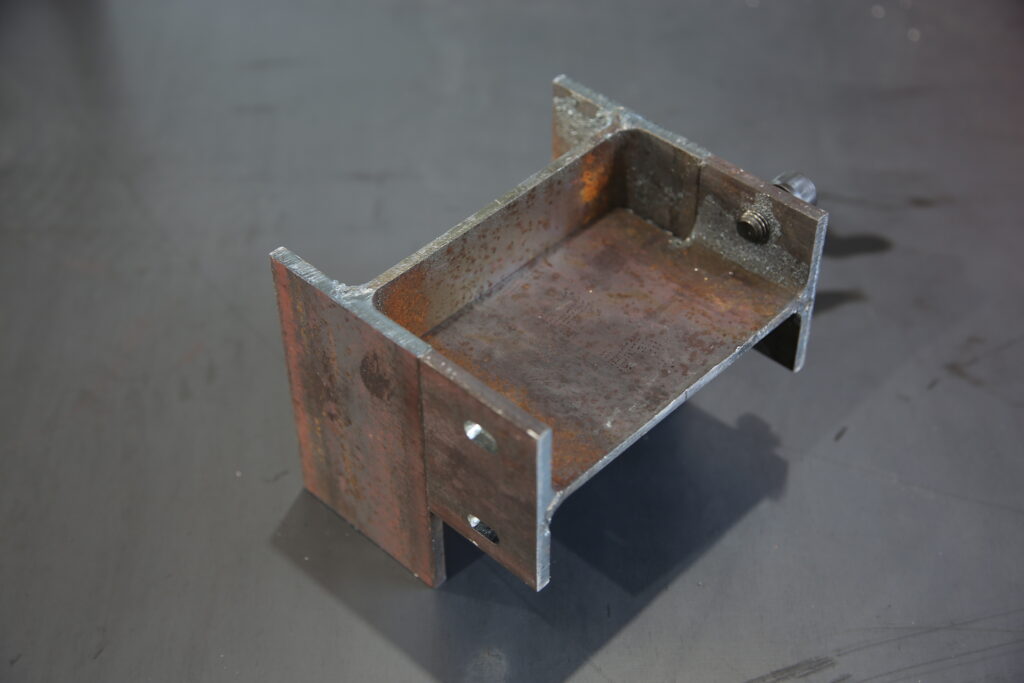

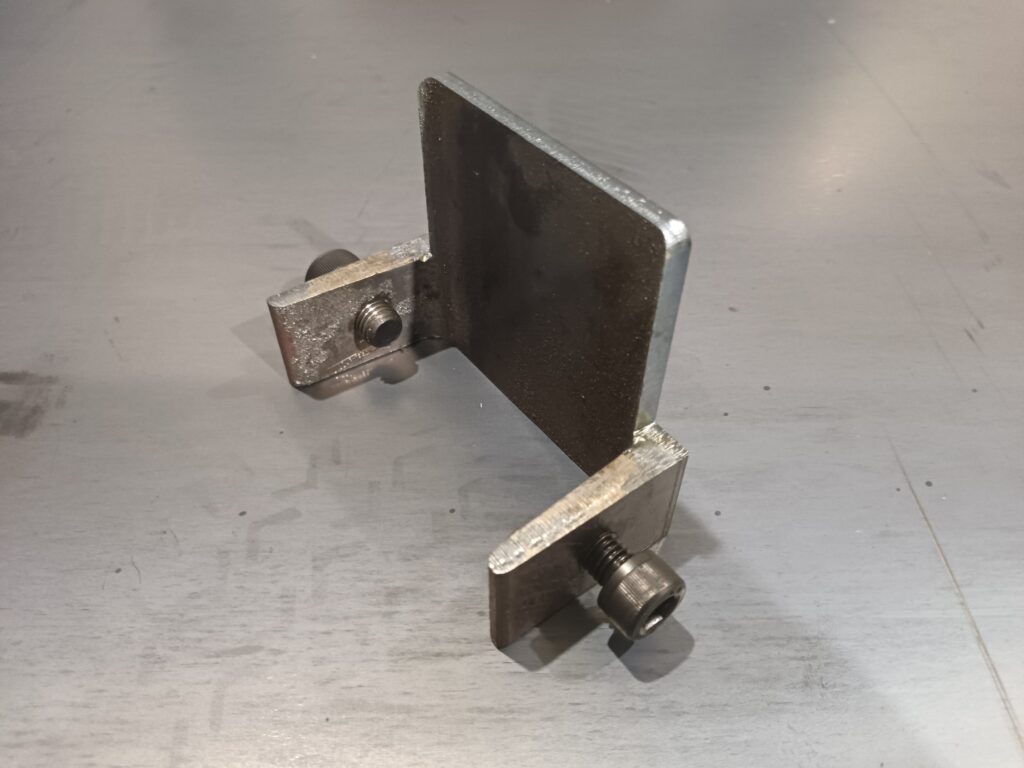

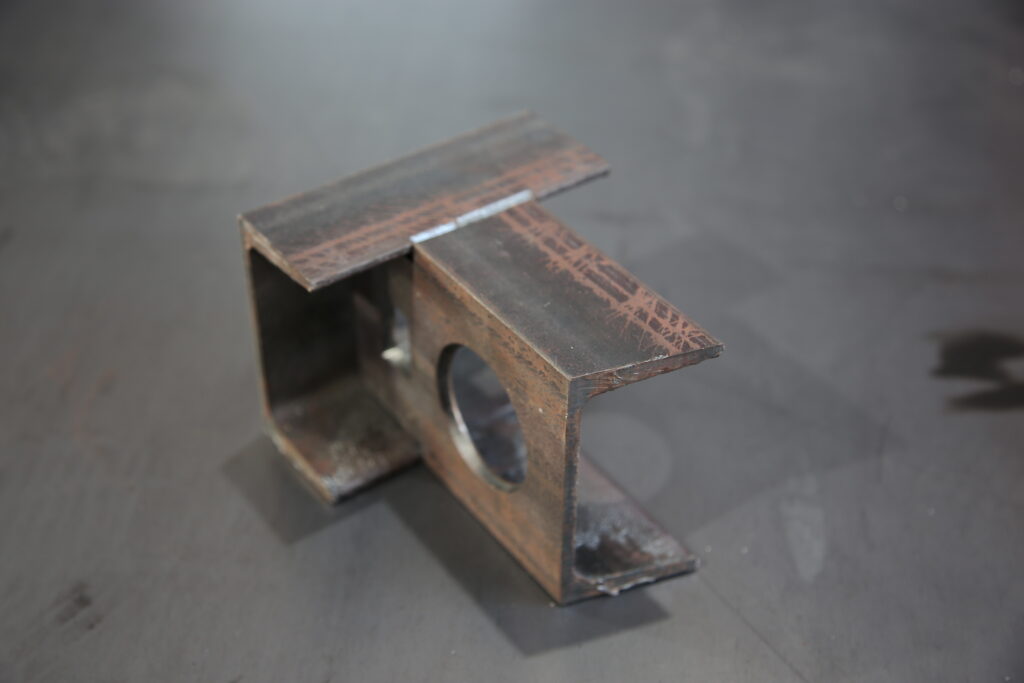

平面レーザー加工との併用で製缶加工のプラモデル化を実現できます。

省エネルギー
ファイバレーザー光源の採用により、従来のCO2レーザーに比べて合計約60~70%の省エネ性を実現しています
大規模な設置工事が不要!
低消費電力のため、本機単体でのキュービクル等の設置が不要です。また、標準付属の冷却器(チラー)はキャスター式で簡単に移動が可能!
レーザーガスが不要
本機械はレーザーガスが不要ですので、ランニングコストが低減できます。
銅・真鍮・アルミ材の切断が可能!
CO2レーザーでは不可能だった、高反射材の切断加工が可能です!
CAM機能を標準搭載しております!
標準で3DCAMソフトを搭載しており、現場での簡単データ作成やネスティングが可能です。標準付属CAMソフトはご使用のPCへ追加インストールも可能です。


社内ネットワークへ接続可能!
標準で有線・無線LANにより社内ネットワークへ接続できますので、事務所のPCから直接加工ファイルを転送できます。
リモート操作・修理サポートを追加しました
ご希望のお客様には標準で弊社よりリモート接続により、操作サポートや現地へ伺わずに修理を行う事が出来ます。万が一のアラームや故障でも場合によっては最短数十分で復旧することが出来ます。

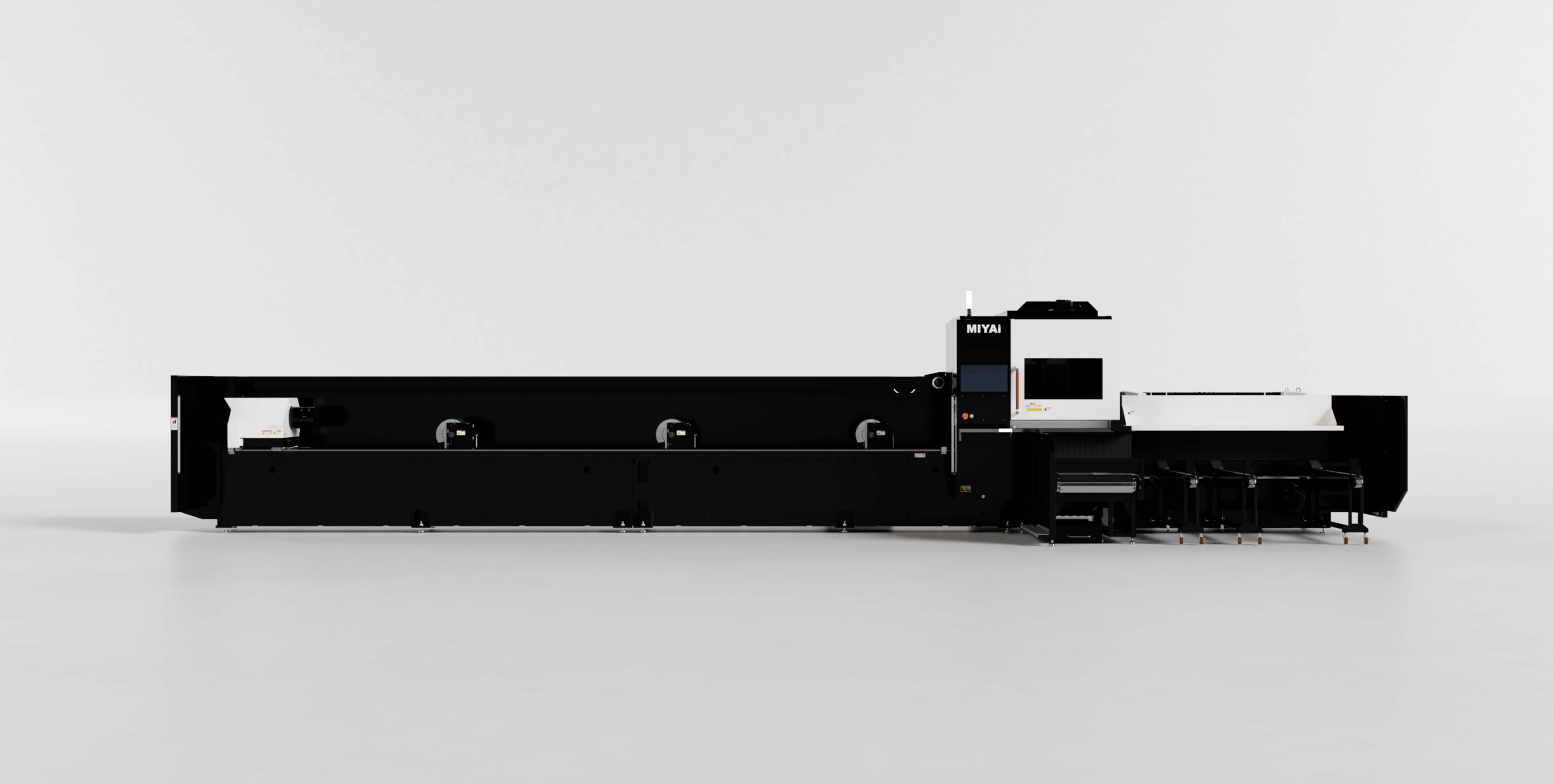

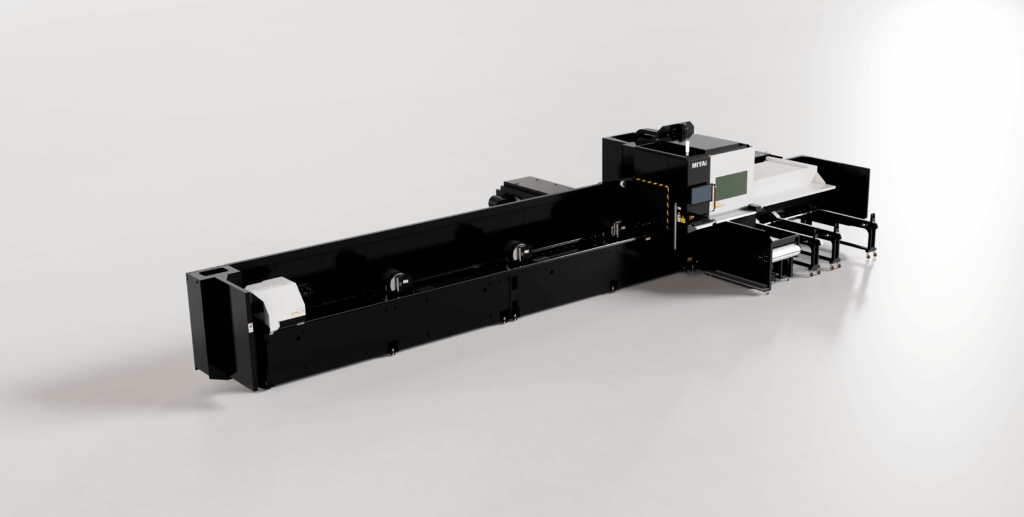

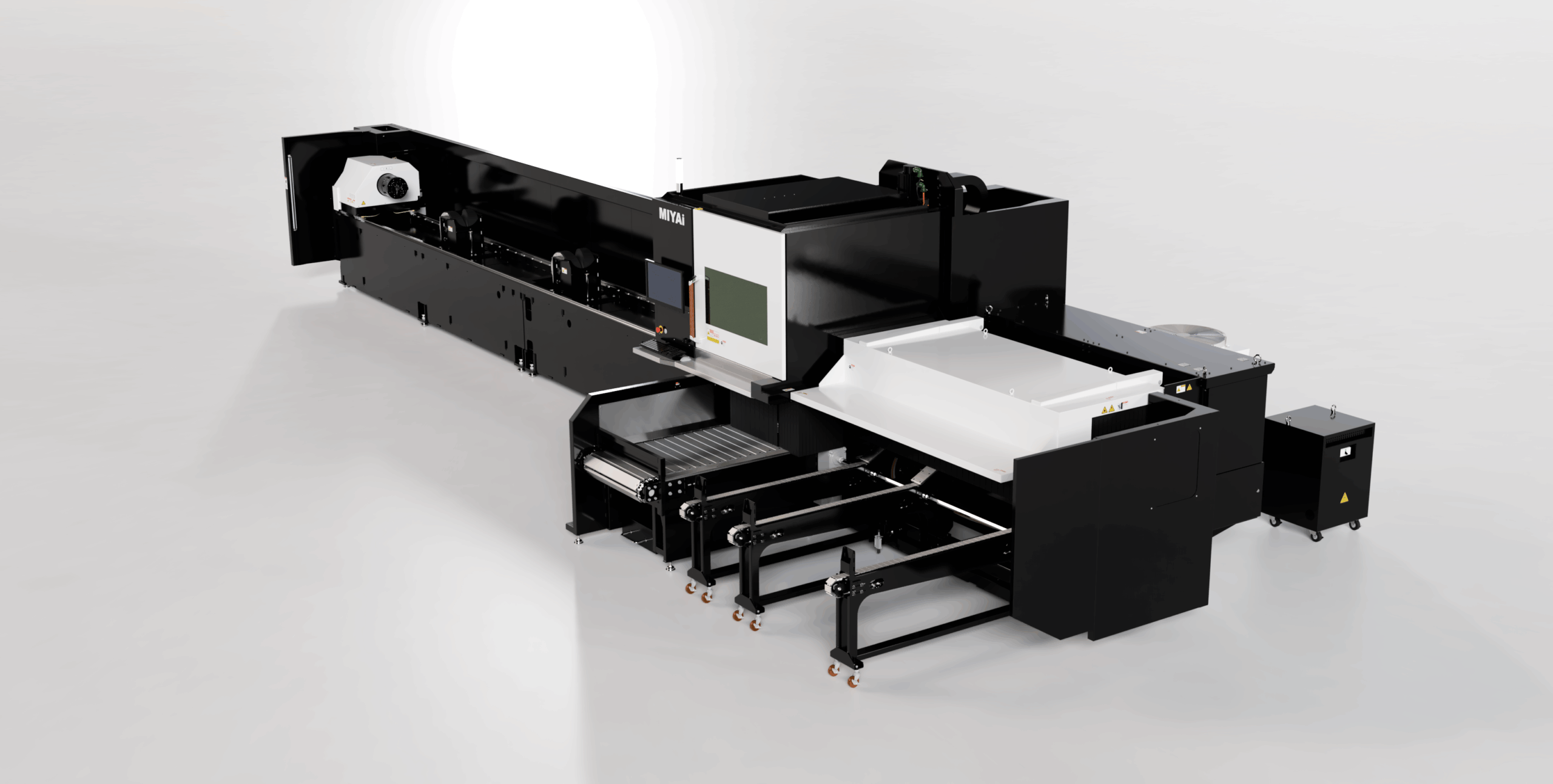

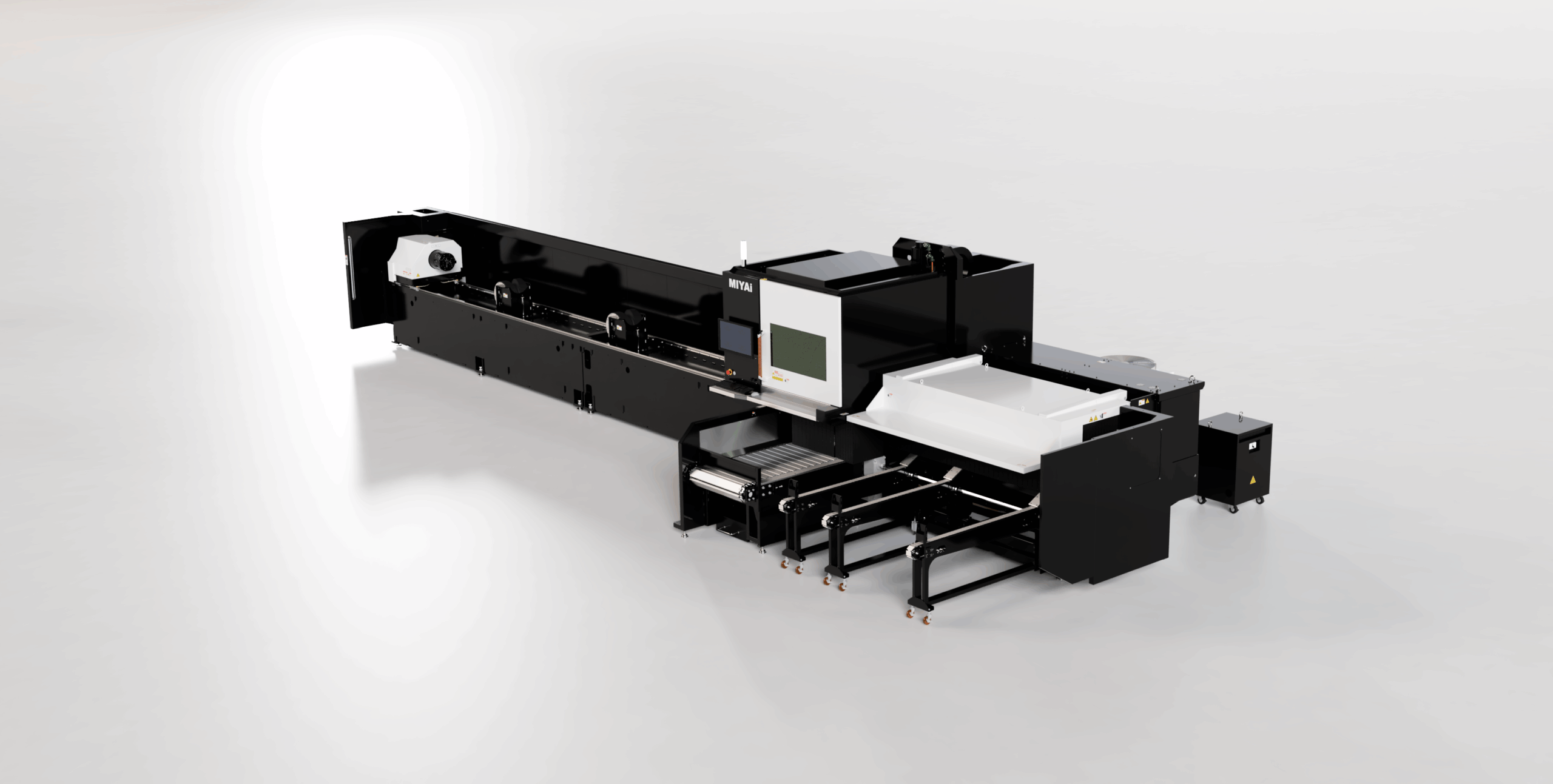

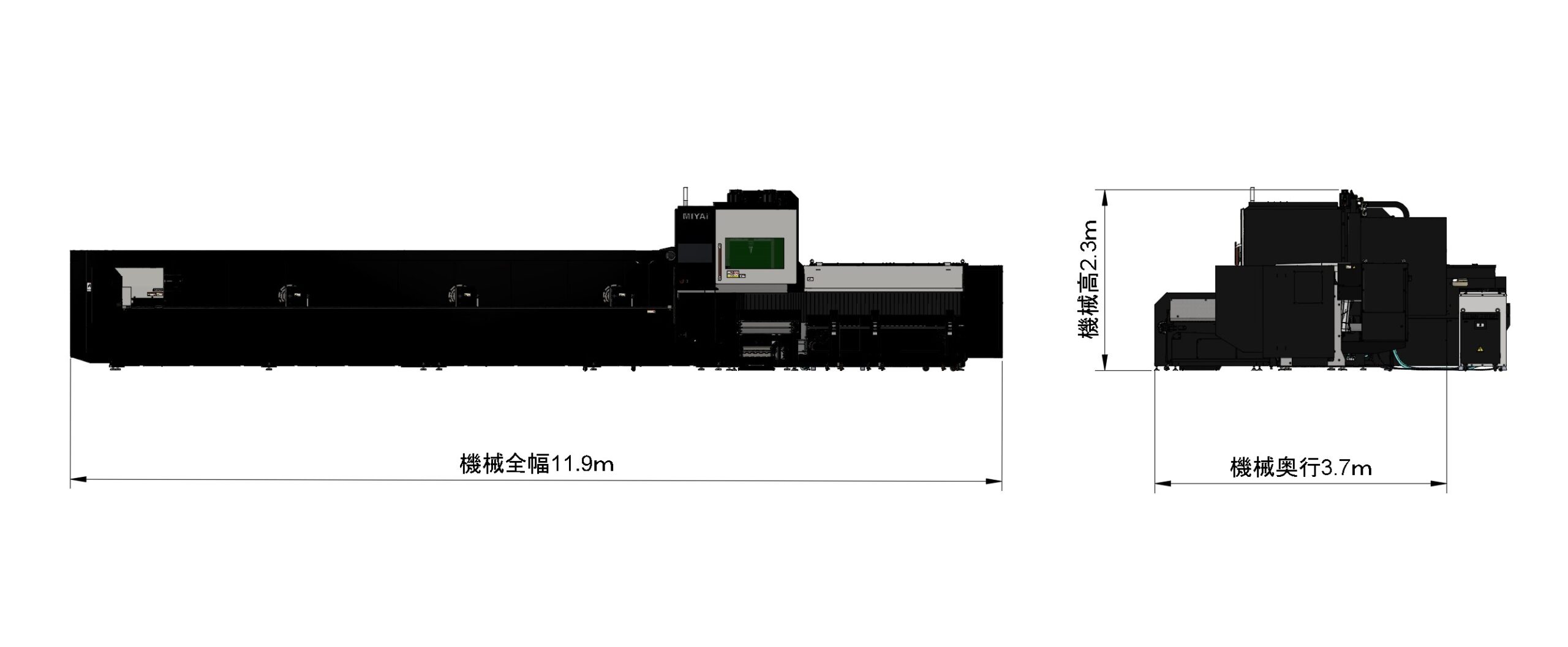

小型パイプレーザー加工機

省スペース&高機能

最小有効長3mサイズから最大6mまでお選びいただく事が出来ます。3m最小機種であれば20㎡の面積での設置が可能です。6mのフルサイズ機であれば、定尺形鋼材をそのままチャッキング、加工を行う事ができます。発振器が標準で内蔵となっており、加工ワークに対して本体と冷却器を合わせても最小面積での設置が可能です。操作系統はすべて前面に配置されており、高い作業性を実現しています。

スマートで直感的なオペレーション

21.5インチマルチタッチの防水防塵ハイビジョンタッチディスプレイと、弊社レーザー加工機専用のソフトウェアにより直感的に操作できます。OSは最新Windows10を使用しており、普段のパソコンと変わりない操作が可能です。標準で3DCAMを搭載しているので本機上でも加工依頼データ等から切断完成まで完結します。

社内のパソコンとの接続が可能ですので、素早いファイル転送が可能です。作業動線、人間工学に基づいた最適な配置により圧倒的な使い易いさを実現いたしました。

形鋼レーザー加工機操作部

タッチ入力による直感的な操作性

3Dネスティングソフトを標準装備

本機に付属する標準3Dネスティングソフトは3DCADデータ”igs ”ファイルを読み込み、形鋼、チューブの押し出し方向を自動的に認識し、チューブ壁の外側または内側の輪郭をツールパスとして生成することができます。ツールパスは任意に編集が可能です。

また、本ソフトは追加費用なくお使いの複数のPCへインストールすることが可能です。

パイプレーザー加工機ソフトウェア

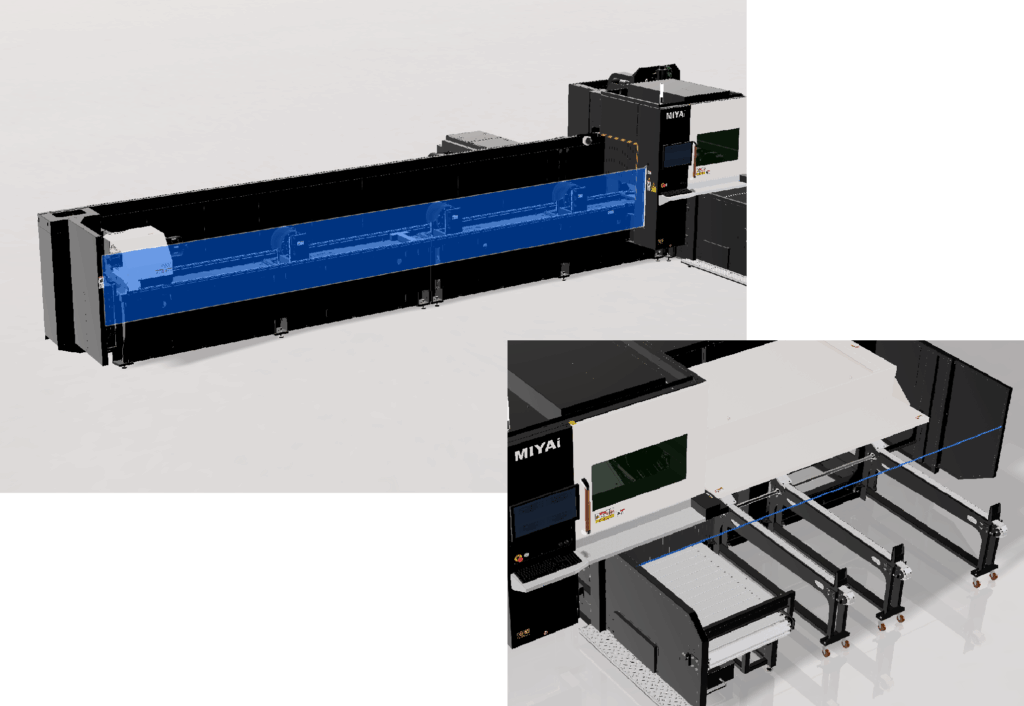

形鋼レーザー切断機

視認性に優れた大型窓、明るい機内を実現

500mm×400mmの大型窓を前面の見やすい位置に配置し、高輝度のLED機内照明を設置することにより優れた視認性・省エネを実現!

置き場所を選ばないシンプルなデザイン

優れた接近性と使いやすさを実現

MIYAiの工作機械はすべて使い易さと操作性を追求した末に行き着いたデザインです。

3次元ファイバーレーザー加工機
レーザー加工機スクラップBOX

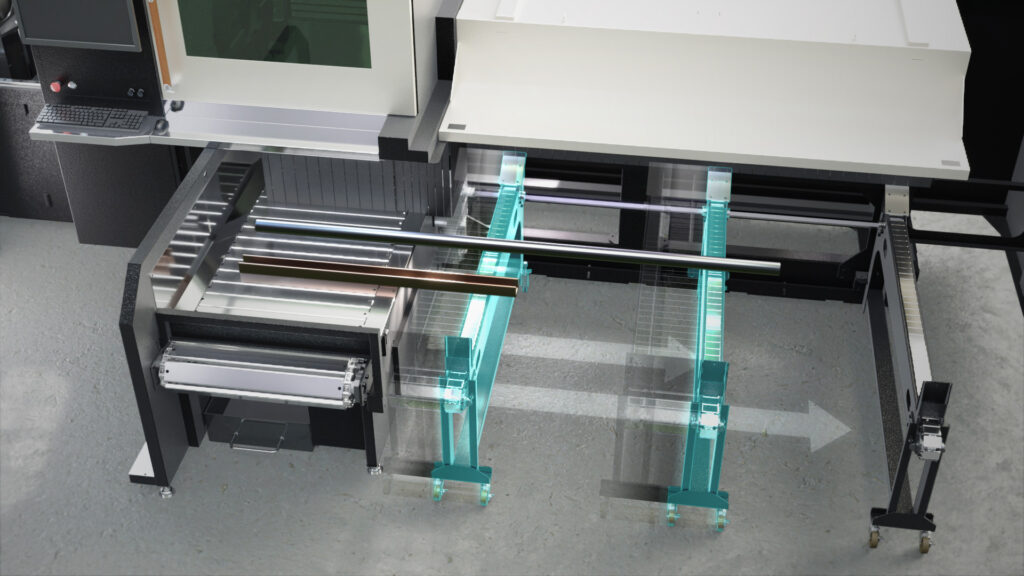

高い集塵性・簡単なスクラップ処理

切断片・スクラップはファンネルに導かれて下部専用バケット台車へ蓄積されます。最適化された集塵・スクラップ経路により、優れた集塵効率とスクラップ処理の簡略化を実現しました。

高剛性フレーム

ファイバーレーザーの特徴である高精細切断、高速加工を最大限に発揮するため、緻密に計算された高剛性プラットフォームを独自開発しました。高強度鋼板と独自技術を用い完成されたフレームは、長年にわたり高い精度の維持を実現いたします。

高剛性レーザー加工機

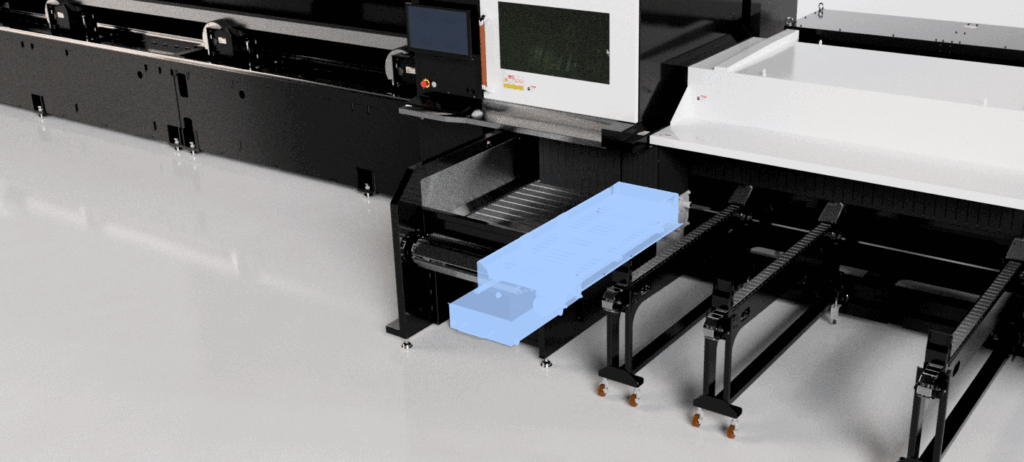

車輪付ワンタッチスクラップバケット台車

切断切りくず・スクラップを受けるバケットは操作部下部に1つあり、手で簡単に引き出すことが出来ます。






社内ネットワークへの接続が可能

TFL型形鋼レーザー加工機のコントロールユニットは一般的なネットの閲覧やメールチェックなどに加えて、社内ネットワークへの接続も可能です。社内サーバーなどにあるファイルとのアクセスをスピーディーに行うことで、高い生産性を実現できます。ネットワーク接続はご希望により有線(推奨)・無線を選ぶことができます。

圧倒的省電力
ファイバーレーザー光源の採用と徹底的な無駄の排除、駆動の効率化により本機単体でキュービクル(高圧受電設備)の設置が不要です。

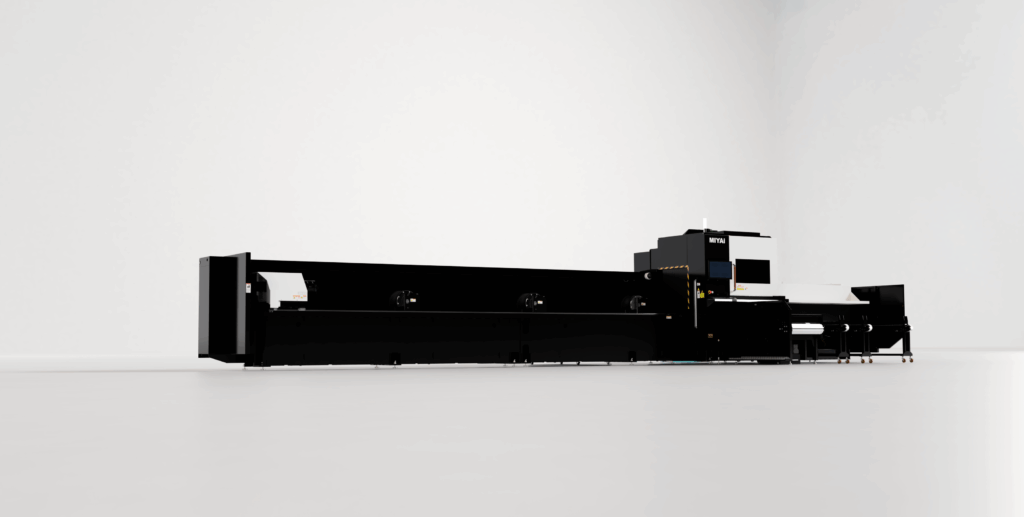

省スペース・省エネルギーの次世代形鋼パイプレーザー切断マシン

お客様へお伺いして機械のカスタマイズや仕様のお打ち合わせをさせていただくことが可能です。
本製品は機械のカスタマイズや使用方法や切断品質、導入後のサポートなど、ご納得行くまで弊社エンジニアが誠意をもってご相談させていただきます。 お気軽にお問合せくださいませ。
ファイバーレーザーパイプ加工機

FL ファイバーレーザー切断加工機 スペック

最大加工長さ3000mm・6000mm・12000mm
Z軸移動量190mm
角パイプワーク最大径200mm角
ワーク最大積載量150KG
レーザー出力2.0Kw~12Kw
レーザー発振器ファイバー
最大加工板厚(2Kw)12mm(SS400)
タッピング加工オプション
加工ヘッドオートフォーカス

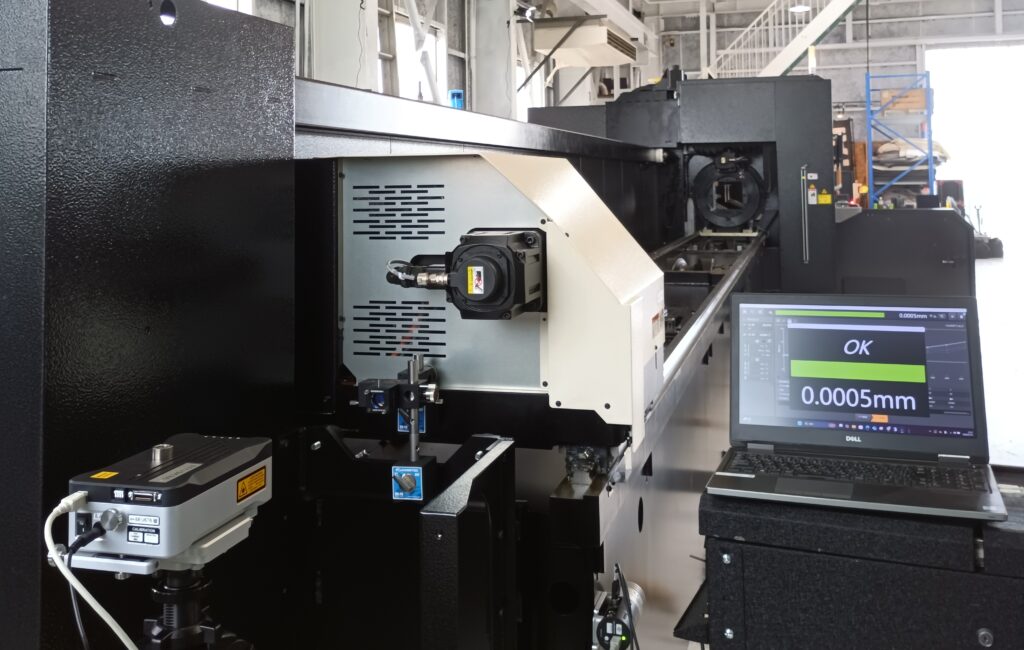

位置決め精度0.1mm(X,Y)
電源容量 (2Kw)AC200~220V 40KVA 50/60Hz
機械寸法幅6500奥行2700高さ2000(mm)
所要床面積20㎡(3m標準仕様機)
販売開始年2023年4月

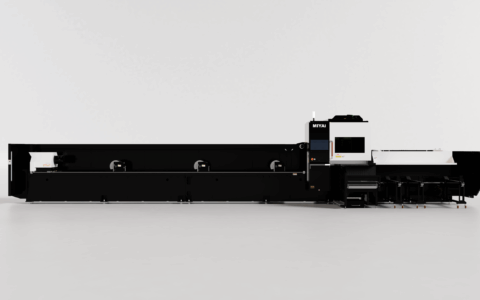

チューブレーザー加工機TFL-3000






弊社最新モデルにつき先着1名様に限り特別価格にてモニター様を募集しております。

FL型レーザー加工機について,上記キャンペーンについてもっと詳しく

この製品について問い合わせるTFLについて問い合わせる
形鋼レーザー加工機操作部



アフターサービス安心の部品/消耗品供給・メンテナンスサポート

取説・保守説明が充実初めての方でもわかりやすい取扱い保守説明書をご用意しております。搬入から据付方法・分解整備まで図解にてご説明。

安心保証1年から選べる基本製品保証。保証延長もお気軽にお申し付けください。
