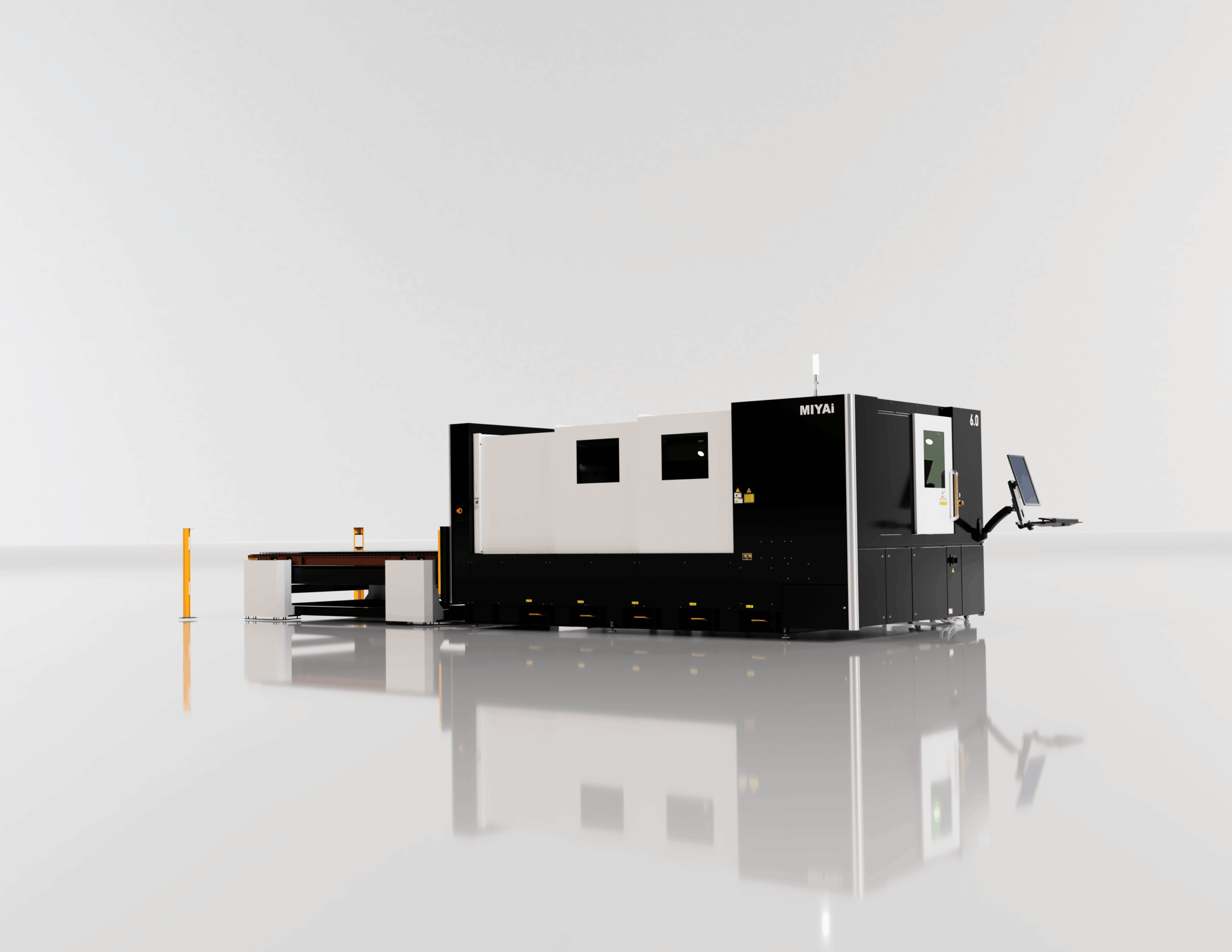

国産小型ファイバーレーザー加工機
発振器・集塵機まで内蔵した省スペースで導入しやすい小型ファイバーレーザーカッティングマシン
高機能・省スペース・安全性を軸に開発・設計
実用重視の豊富な機能・レーザークラス1対応で安全性抜群
製品の特長
圧倒的省電力
CO2レーザー加工機に比べて消費電力が1/3以下となり、電力コストを大幅に削減できます。
2KW出力機メインブレーカサイズ 三相200V 75A（集塵機内蔵、チラー込み）
高性能発振器を採用
シングルモジュール発振器の採用により、優れたビーム品質とエネルギー密度、省スペースを実現しました。切断品質の向上はもとより切断しやすさも大幅にアップしております！
CAD・CAM標準搭載！
標準でCAD・CAMを搭載しており、現場での簡単データ作成やネスティングが可能です。また、サードパーティー製ネスティングソフトによるデータ入力も可能ですので、他社機ご利用の方でもソフトウェアや入力データの一元管理が可能となります。
レーザーガスが不要
ファイバーレーザー光源の為、CO2レーザー加工機で必要だったレーザーガスが不要となりました。
１か月あたり約６万円を節約できます。
機械はそのまま機能はいつでも最新
機械はそのまま、ソフトウェアアップデートやアップグレードにより
新たな機能を追加したり、既存の機能を強化することが可能です。
集塵機を内蔵
強力なビルトイン集塵装置を内蔵し、集塵経路を最適制御することにより
業界最小の設置スペースと省エネルギー化を実現

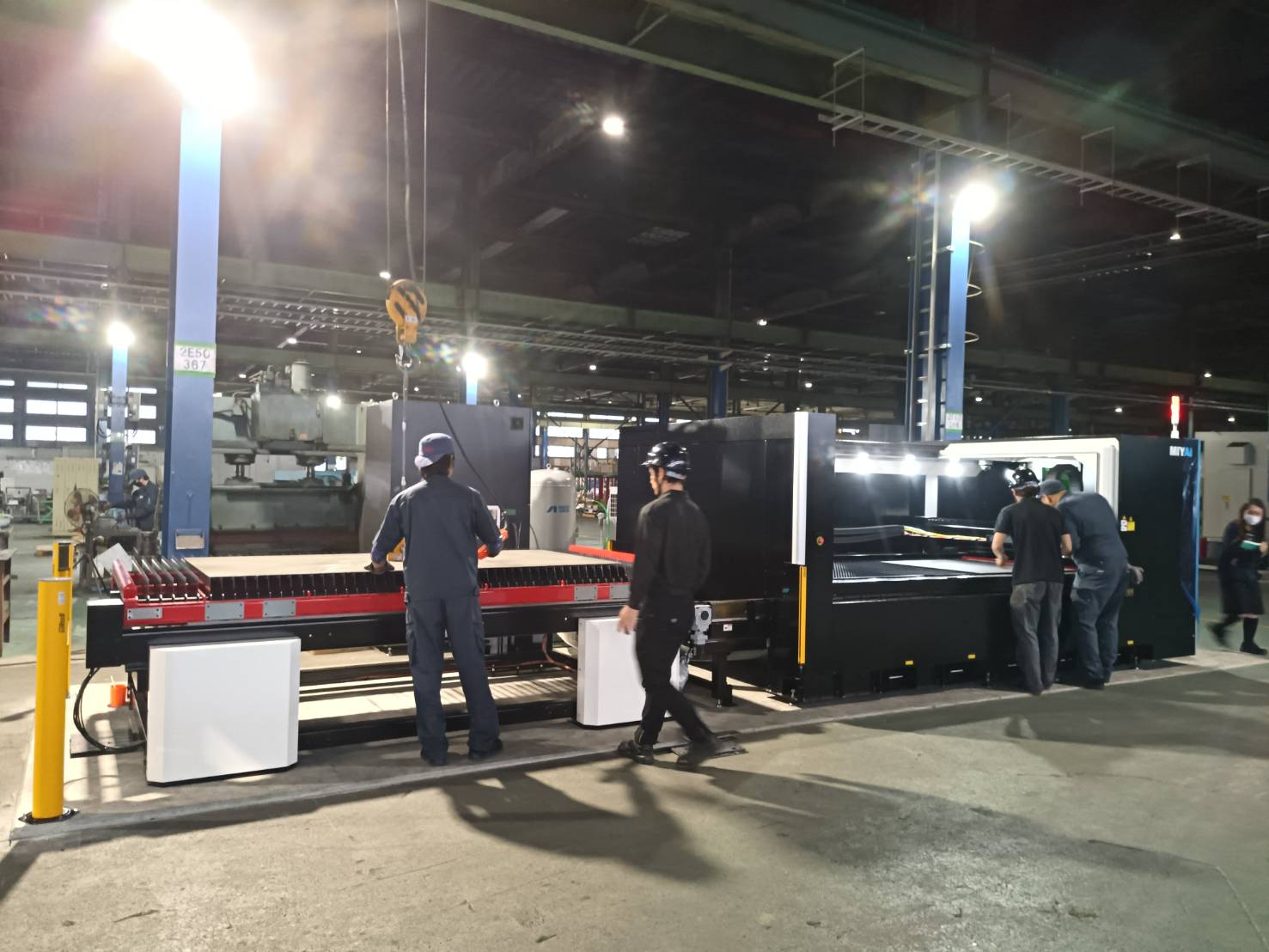

半日で設置完了
省電力かつビルトイン集塵装置の搭載、小型標準化チラーの採用により標準機の場合、半日で設置が完了いたします
導入後でもレーザ出力を強化可能
機械導入後でもレーザー出力をアップグレード可能
銅・真鍮・アルミ材を切断可能
CO2レーザーでは不可能だった、高反射材の切断加工が可能です！
社内ネットワークに接続可能！
標準で社内ネットワークへの接続が可能です。事務所のパソコンやサーバーなどとのシームレスなデータ転送を実現
遠隔サポートを標準付帯！
ご希望のお客様には標準で弊社よりリモート接続により、操作サポートや現地へ伺わずに修理を行う事が出来ます。万が一のアラームや故障でも最短数十分で復旧することが出来ます。
各種補助金に対応
様々な補助金事業に対応しております。
お気軽にご相談ください。
税制優遇処置対応！
一括償却などの税制優遇処置に対応しております。

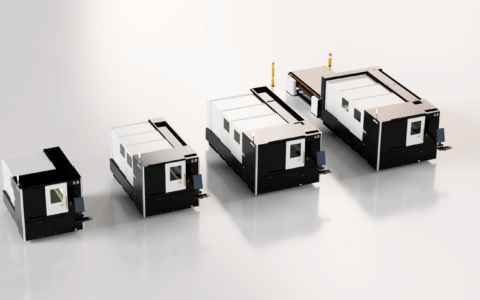

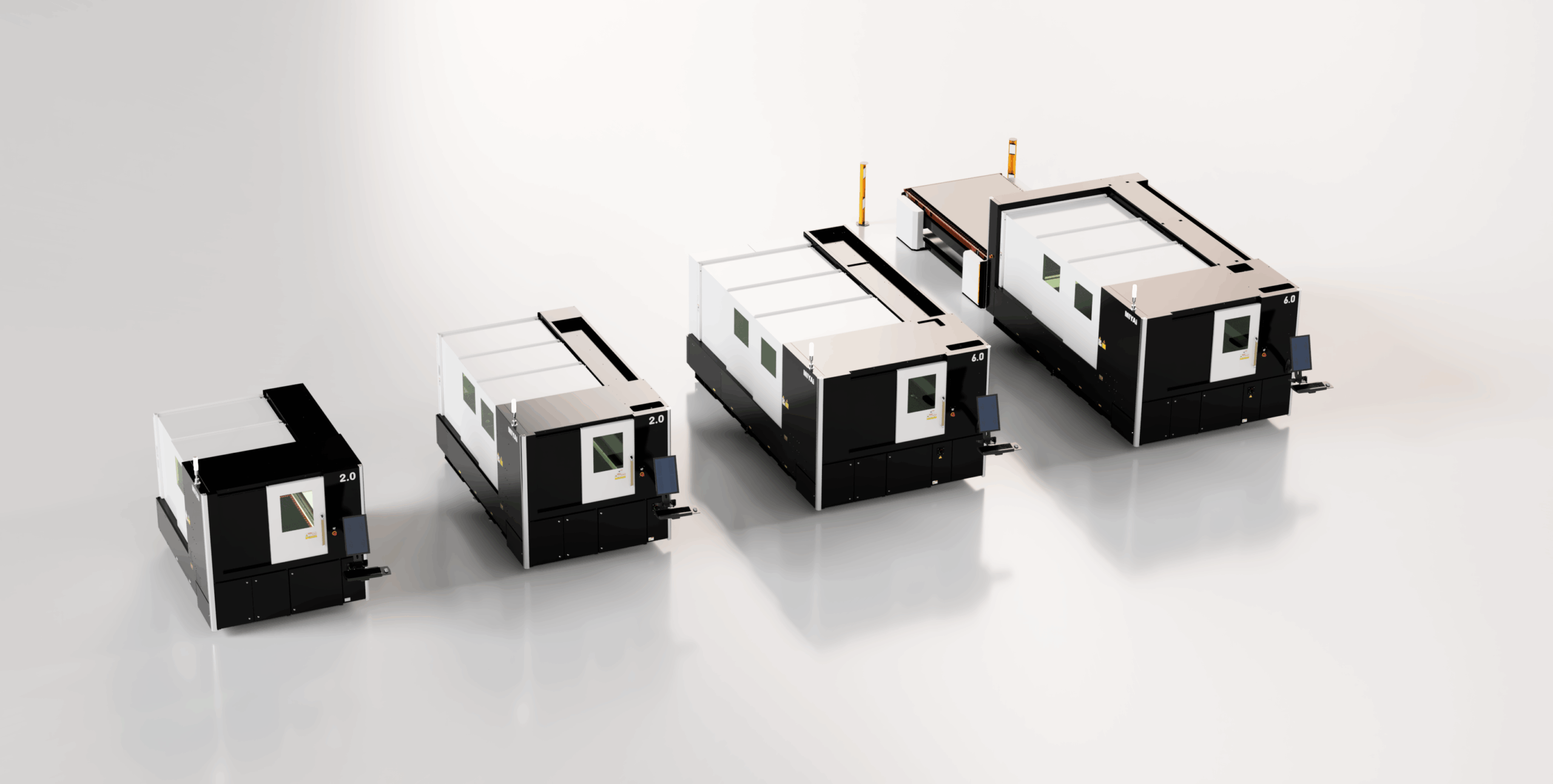

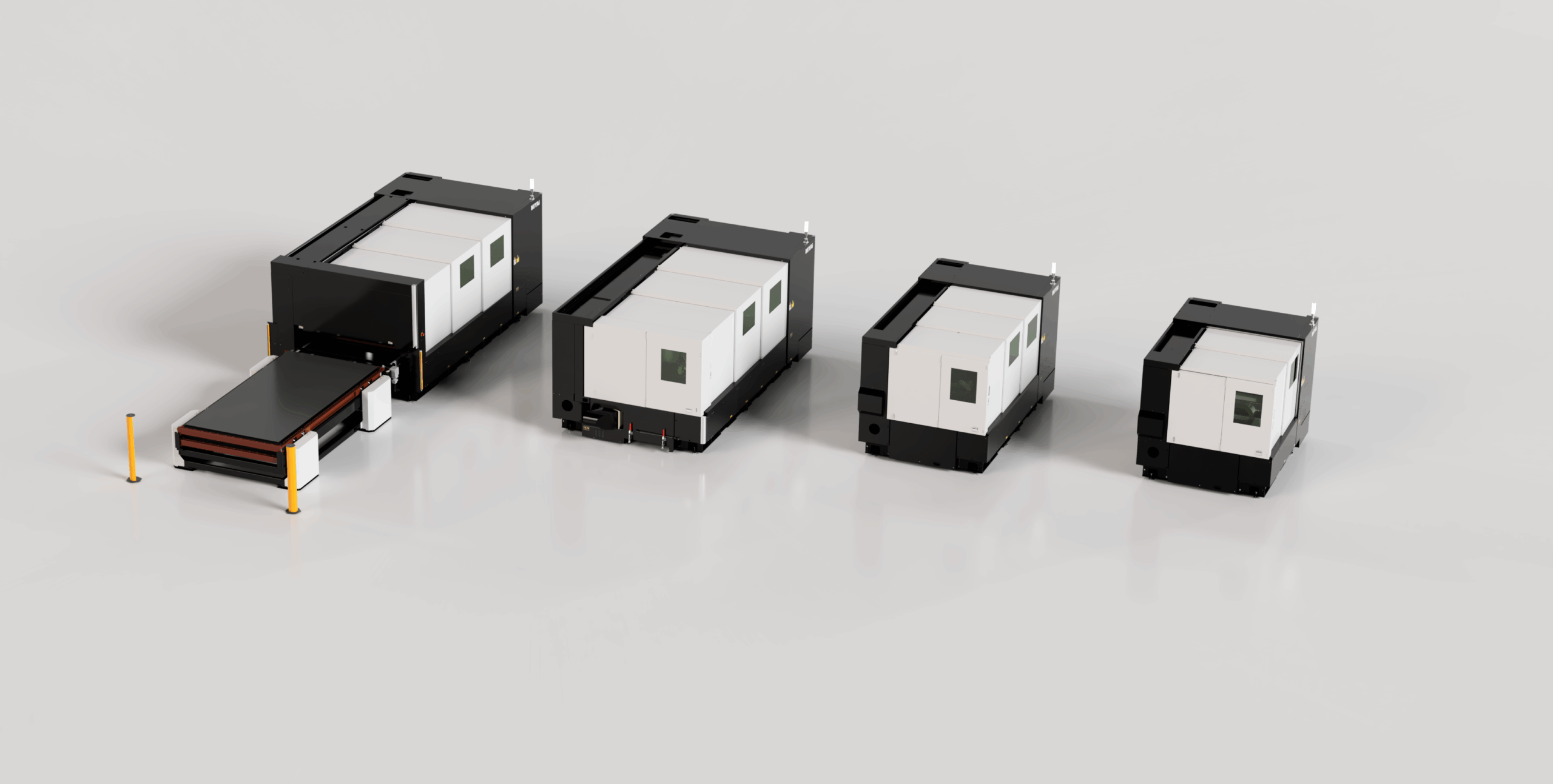

機種別サイズ一覧
最小の1.2Mサイズ機から3Mフルサイズ機まで４機種をラインナップしております。
お客様の工場に合わせ最適な選択が可能です。
MIYAiレーザー加工機の特徴を他社と比較
弊社レーザ加工機
Mater-FLseries
機械本体価格￥2000万円～
- CAD/CAM・ネスティング機能を標準で内蔵
- CADデータの直接インポートが可能
- 集塵機が標準で内蔵
- 機械カバー3方向開放
- 標準のオンラインサポート・遠隔修理
- ソフトウェアアップデートにより最新かつ新しい機能が追加可能 ※1
- 機械購入後でもレーザー出力の変更やオプションカスタマイズが可能
- 遠隔操作可能
- 標準で切断ガス自動切換え・自動圧力制御
- 自動で円の中心出し、ワーク端と傾き検知機能を標準搭載
- 注文から納品まで最短4か月
- 各サイズ機ごとにレーザー出力を選択可能
- 機械到着からセットアップが半日で完了
- 基本的な操作習得は2時間程度
Most Popular
他社B
機械本体価格￥4500万円
- CAD/CAMは別途購入が必要
- CAMソフトを介してNCデータの作成が必要
- 集塵機は別途購入する必要があり、機械以外にも別途スペースが必要
- 機械カバー開放は1方向のみ
- オンラインサポート非対応
- 機能のアップデートは買い替えか大幅な改造が必要
- 購入後のカスタマイズは不可
- 遠隔操作非対応
- 切断ガス自動圧力制御
- テーブル上の物理クランプによる位置決めのみ
- 注文後6～7か月以上
- レーザー出力の変更は不可
- 機械到着からセットアップ完了まで3日以上
- 別途講習会への有償参加が実質必須
Most Popular
他社A
機械本体価格¥7500万円
- CAD/CAMは別途専用ソフト購入が必要
- CAMソフトを介してNCデータの作成が必要
- 集塵機は別置き型でスペースが必要
- 機械カバー開放は1方向のみ
- オンラインサポートは有料
- 機能のアップデートは買い替えか大幅な改造が必要
- 購入後のカスタマイズは不可
- 同フロア工場内のみ遠隔操作
- 標準で切断ガス自動切換え・自動圧力制御
- テーブル上の物理クランプによる位置決めのみ
- 注文後7～10か月
- レーザー出力の変更は別シリーズ提案
- 機械到着からセットアップ完了まで1週間以上
- 別途講習会への有償参加が実質必須
※1ソフトウェアのアップデートには別途サービス費用が必要です。
※2上記表の他社製品内容は弊社独自の調査内容であり、確約するものではございません。
※3上記表の内容は改良やサービス内容変更により予告なく変更することがあります。
MIYAiレーザー加工機の強み
省スペース＆高機能

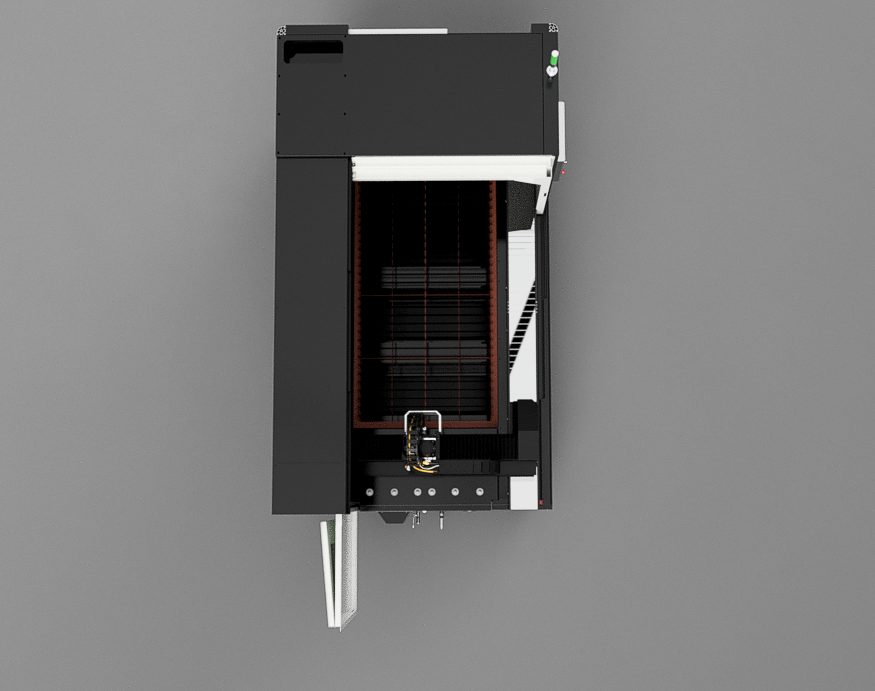

最小有効1ｍ×1.2ｍサイズから最大1.5ｍ×3ｍ（1540×3050。 5×10尺）までお選びいただく事が出来ます。1ｍ×1.2ｍ角最小機種でも1ｍ×2ｍ板の積載がができるため、予めワークを半切りにしておく必要がありません。発振器・集塵機が標準で内蔵となっており、加工サイズに対して本体と冷却器を合わせても最小面積での設置が可能です。操作系統はすべて前面に配置されており、始業・終業時に機械を周回する必要はありません。
スマートで直感的なオペレーション
21.5インチマルチタッチの防水防塵ハイビジョンタッチディスプレイと、弊社レーザー加工機専用のソフトウェアにより直感的に操作できます。OSはWindows10を使用しており、普段のパソコンと変わりない操作が可能です。標準でCADCAMを搭載しているので本機上でも加工依頼メール等から切断完成まで完結します。
社内のパソコンとの接続が可能ですので、素早いファイル転送が可能です。実際の使い手が監修した最適な配置・操作動線により圧倒的な使い易いさを実現いたしました。
※改良の為予告なく仕様を変更することがあります。
CAD・CAM標準装備によりDXFファイルから切断開始までのタイムを圧倒的に短縮致しました。
単品部品のファイル取り込みから切断サイクルスタートまでに掛かった時間例：約２５秒
単品特急加工から数百個取りのネスティングまでカバーいたします。
また、リモートデスクトップ機能の使用で離れた場所からでもソフト操作はもちろん機械の操作が可能です。
サードパーティーのCAD/CAMソフトにも対応しております。

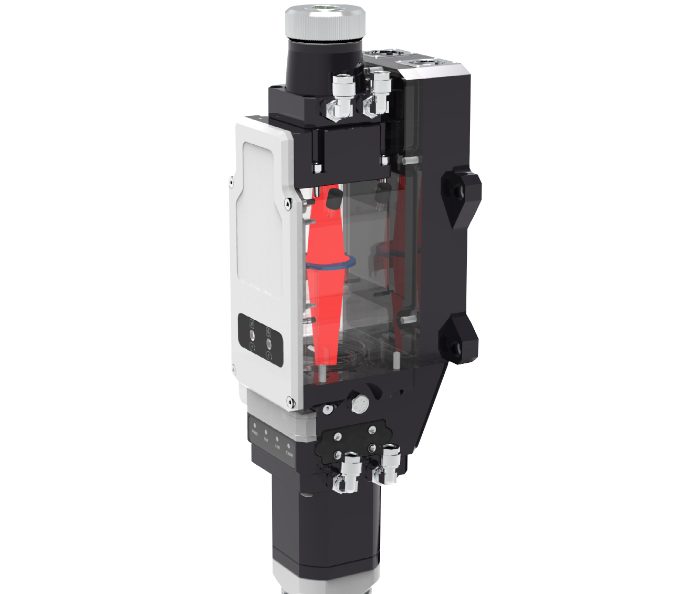

クローズドループサーボ駆動オートフォーカス機能内蔵ヘッド
ノズル冷却、水冷温度センサー、高精度・高速応答型倣いセンサーが内蔵されたモジュール設計の高性能スマート切断ヘッドを標準採用しています。
スラグフリーの美しい切断を実現し、より安定した切断と高効率切断を実現いたします。

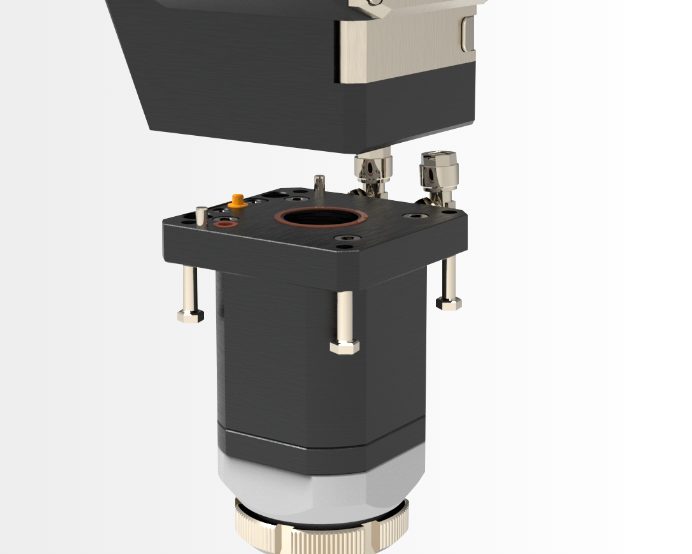

衝突保護機能搭載
万が一のワーク又はその他障害物と接触、過負荷が掛かった場合にはヘッド先端部の衝突保護ねじによりヘッドの破損を防ぎます。
この機能により万が一の衝突時でも短時間で復旧が可能です。
ワークの傾きの自動補正を標準装備
高速かつ高精度な高さ倣いセンサーによりワンクリックでワークの傾きを自動補正し、切断操作に反映することが出来ます。

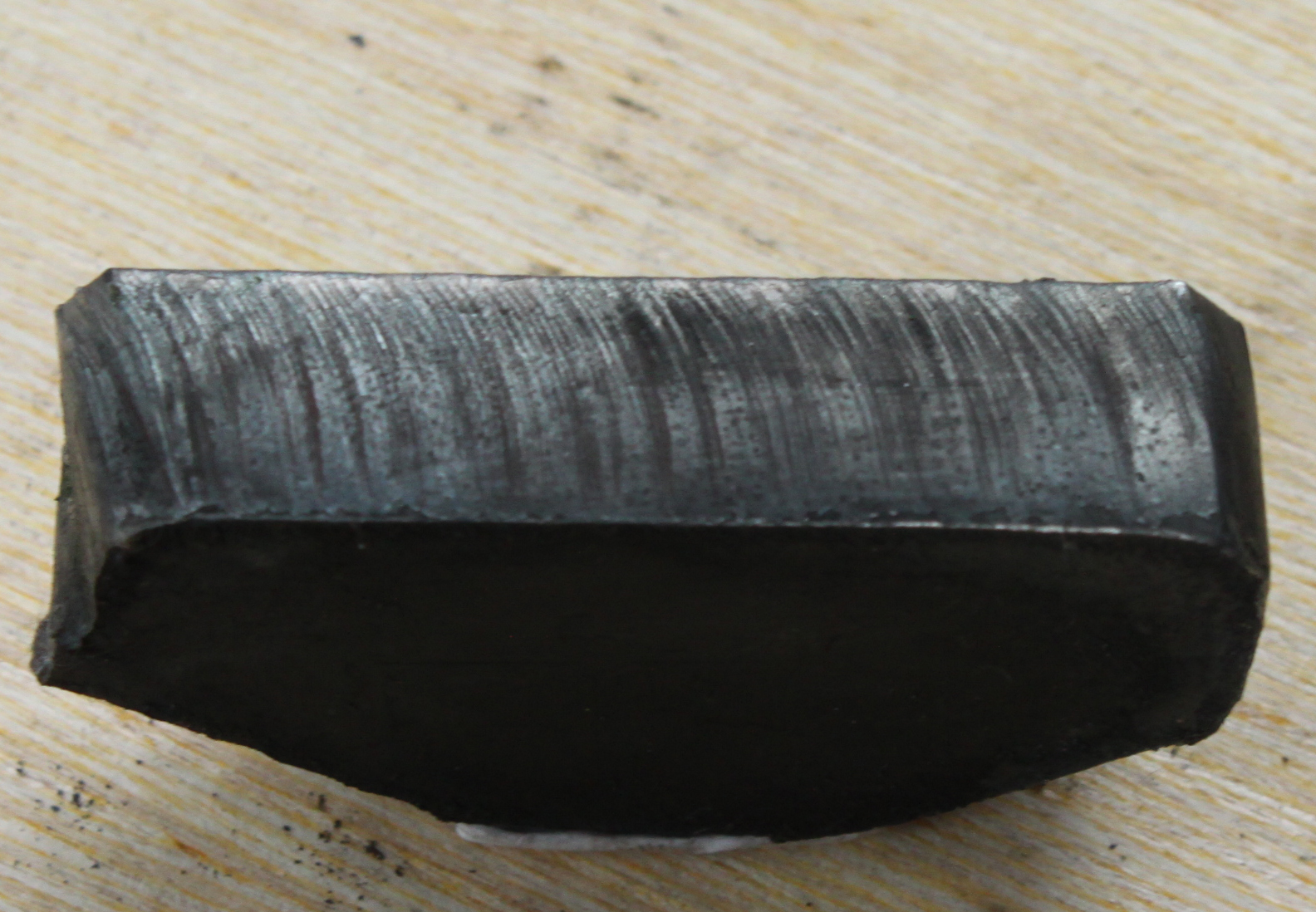

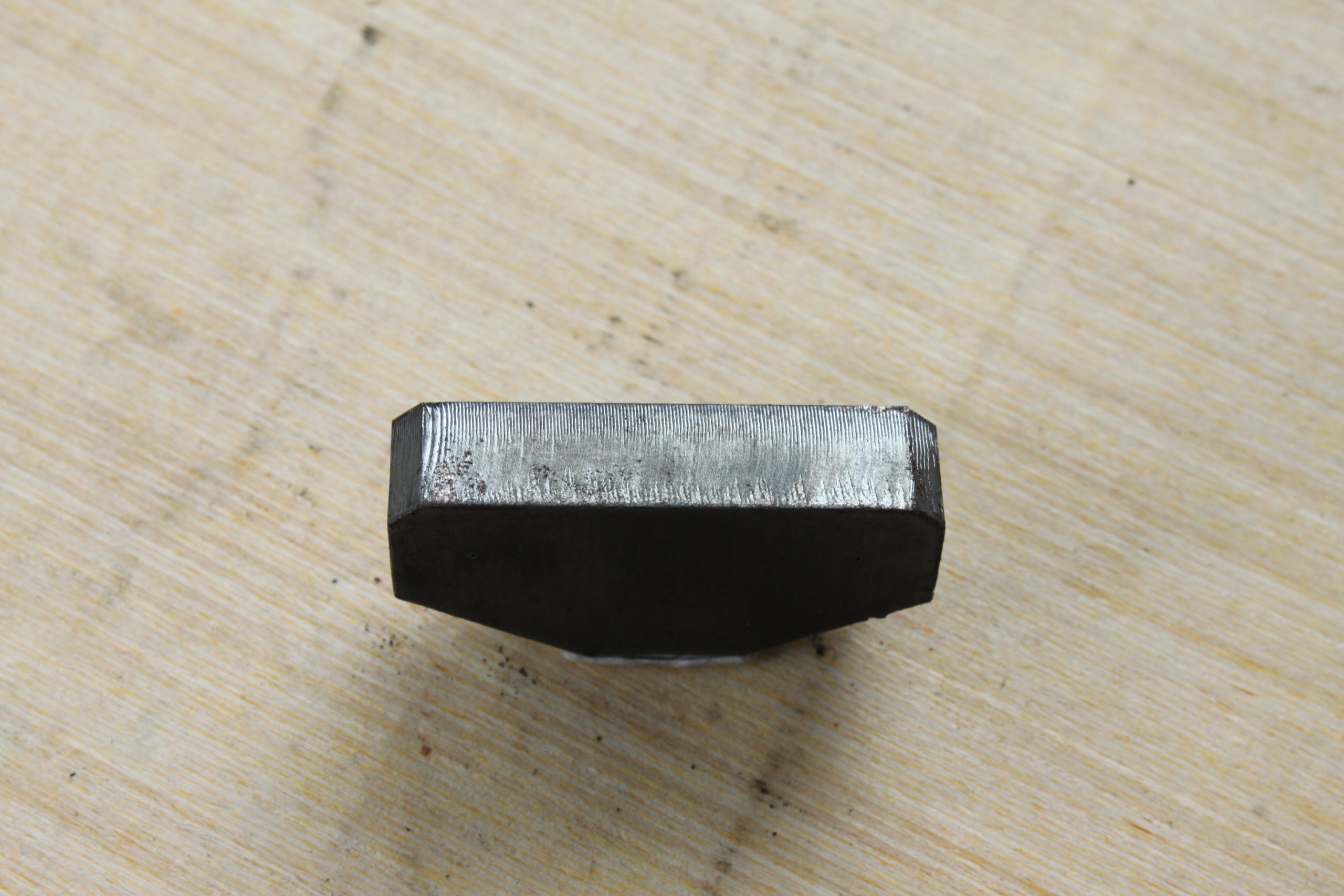

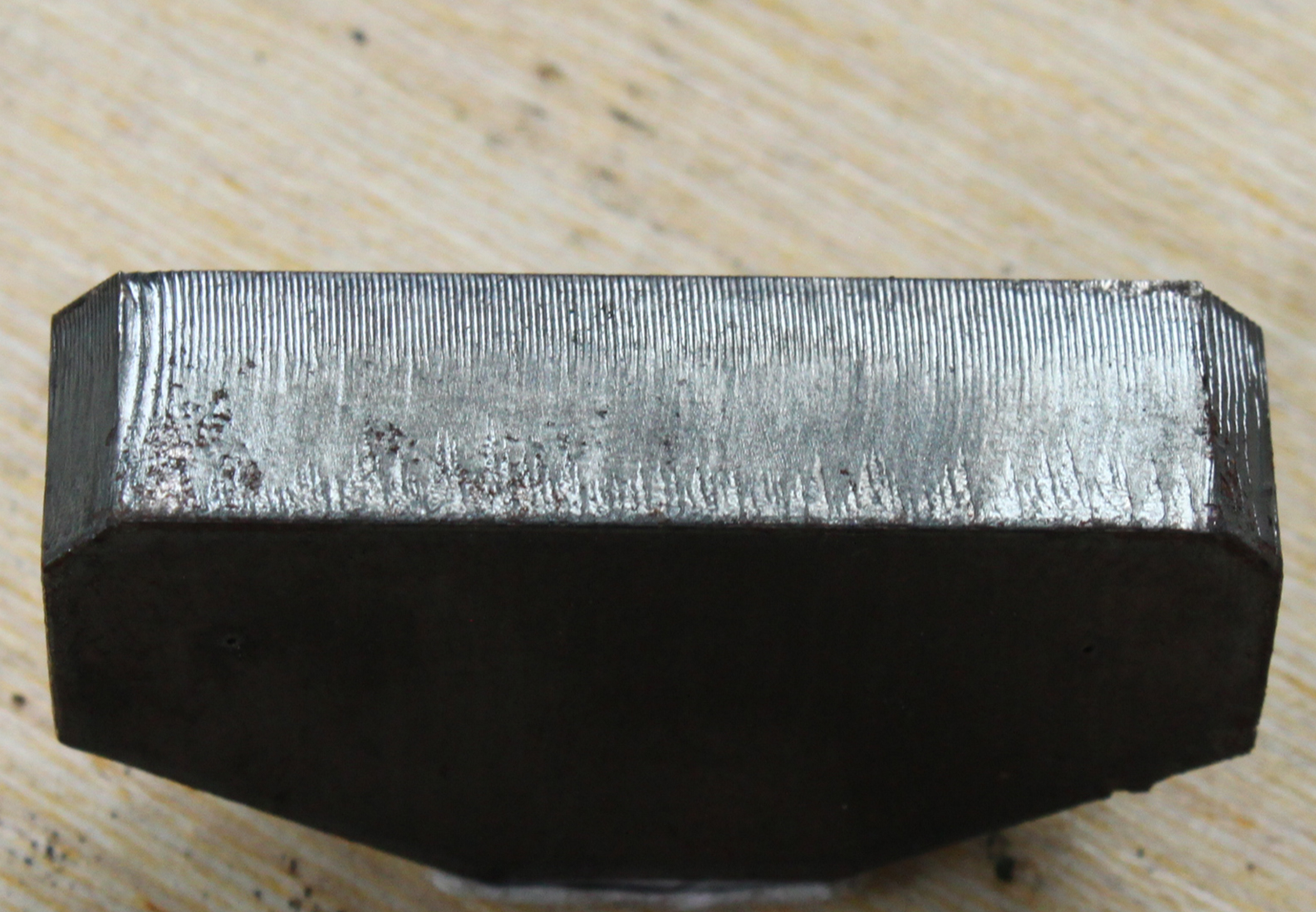

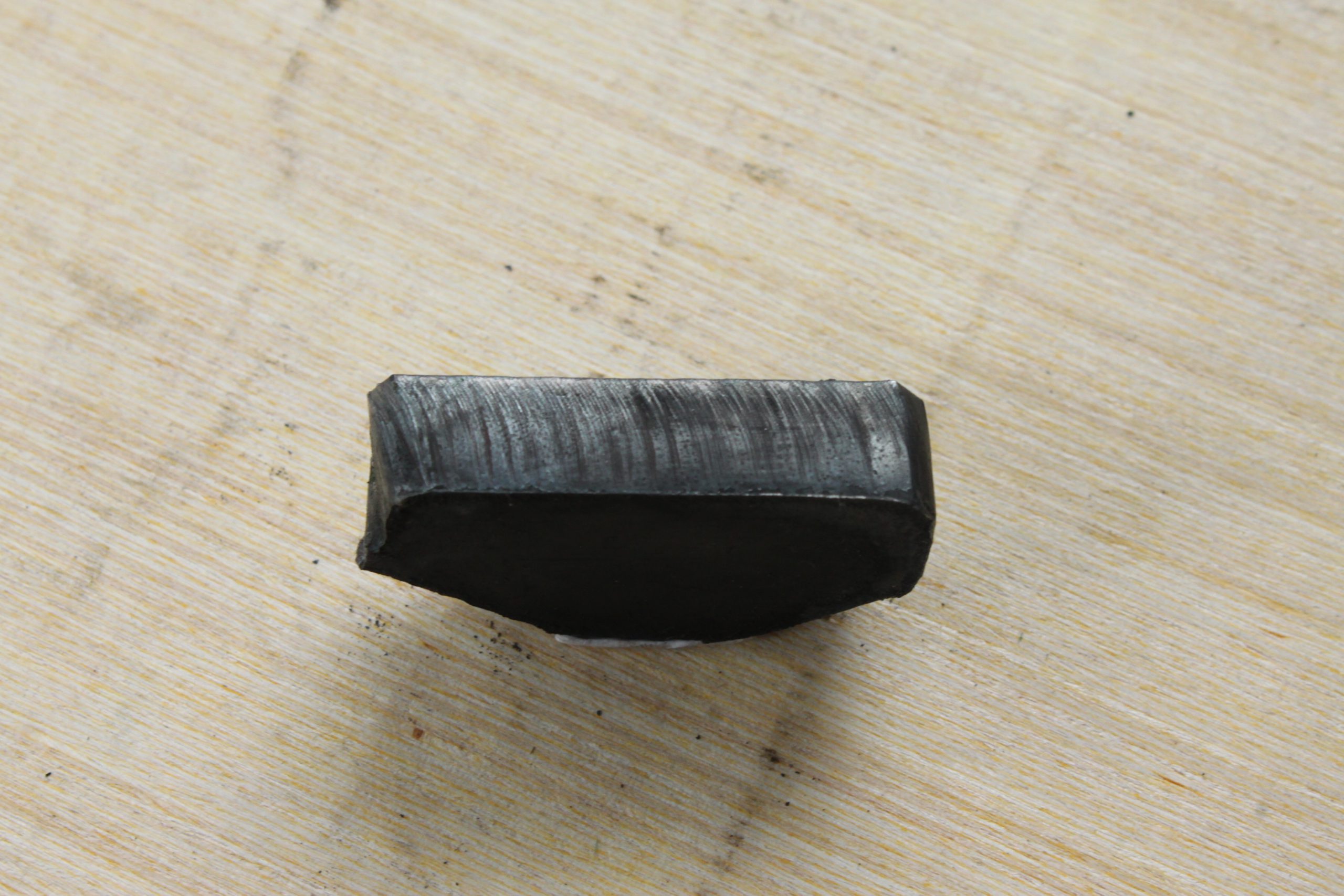

加工速度を比較
Mater FL 6KwモデルとCO2 3KWの切断速度の違いを比較ください。

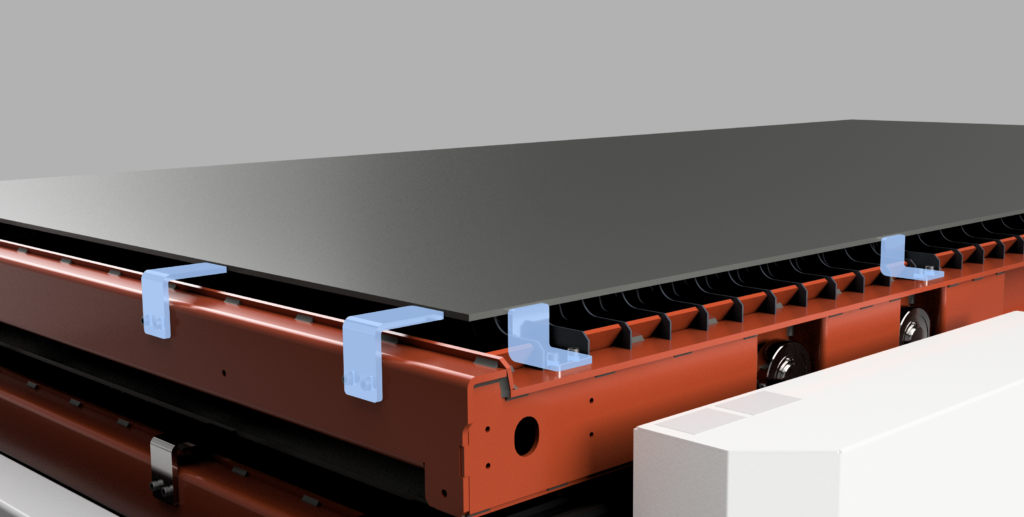

ワークの位置決め金具を標準装備（FL-51）
ワークの傾き自動補正機能に加え、定尺材の位置決め用当たりを装備しており、有効範囲一杯のワークでも水平直角に載置出来ます。
円形ワークの自動心出し機能を標準装備
高速かつ高精度な高さ倣いセンサーを利用したワンタッチ心出し機能により、オペレーターはワンクリックで加工ワークの中心を求めることが出来ます。この動画ワークの板厚は6ｍｍです。
今まで必要だった、心出し用治具や中心合わせは必要ありません。
自動ノズル清掃（オプション）
操作画面から簡単にノズル掃除を行うことが出来ます。

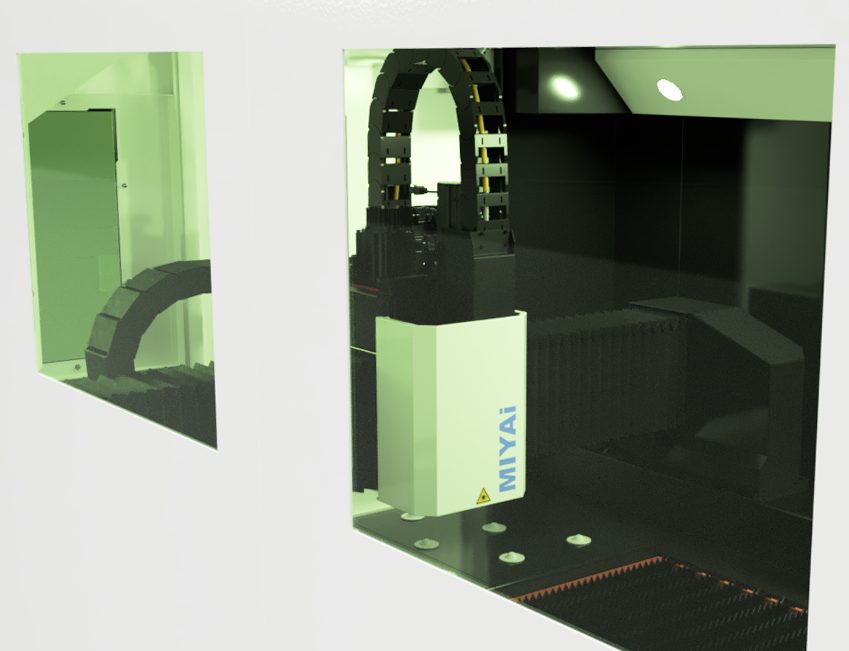

視認性に優れた大型窓、明るい機内を実現
500ｍｍ×400ｍｍの大型窓４個を前面から後部まで見やすい位置に配置し、高輝度のLED機内照明を設置することにより優れた視認性・省エネを実現！
耐久性と美観に優れた
ステンレス製シールドカバーを標準装備
駆動部部を保護するステンレス製鎧カバーを標準で前後左右に装備しており、駆動部を加工時に飛散するスパッタや粉塵から長期間保護します。

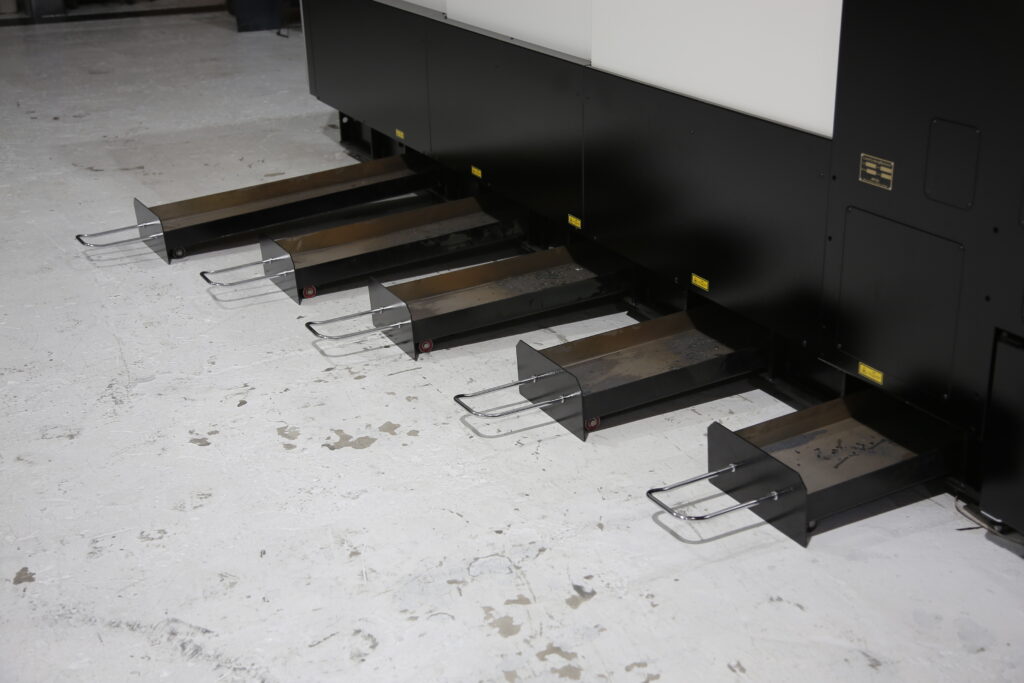

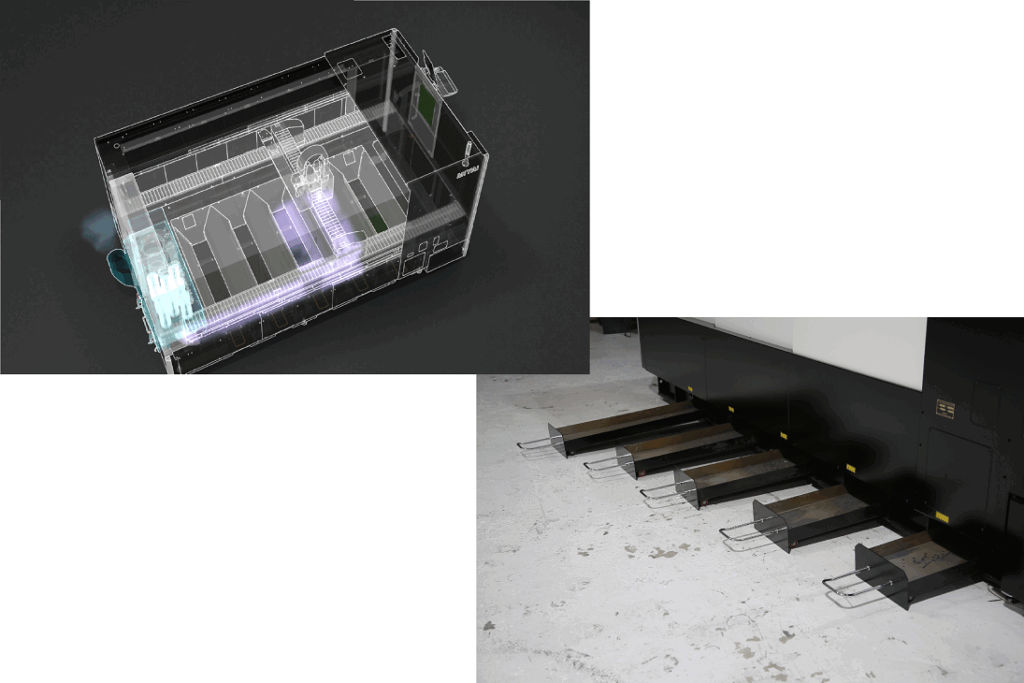

高い集塵性・簡単なスクラップ処理
切断片・スクラップはファンネルに導かれて下部専用バケット台車へ蓄積されます。最適化された集塵・スクラップ経路により、優れた集塵効率とスクラップ処理の簡略化を実現しました。
本機スクラップバケット部は密閉されており、底からヒュームが漏れることはありません。
底部からの火花やフュームの漏れが無くなりクリーンな作業環境を維持出来、火災防止に繋がります。
高剛性フレーム
ファイバーレーザー加工の特徴である高精細切断・高速加工を最大限に発揮するため、緻密に強度・応力計算されたプラットフォームを独自開発し、高速・高精度なレーザー加工を可能にしています。また、高強度鋼板と独自開発技術を用い完成されたフレームは、長年にわたり高い精度の維持を実現いたします。
出荷前には全数精度検査を実施
マザーマシンとして、お客様に安心して高精度な加工をしていただけるよう、MIYAiのレーザー加工機は必ずレーザー干渉計による精度検査を実施し、検査に合格後出荷という流れをとっております。
MIYAi製のビルトイン集塵機
- MIYAi製のビルトイン集塵機で高い捕集能力と信頼性
- HEPA基準のフィルターにより0.3㎛の粒子を99.97%以上捕集します。
- 排気ダクト不要
- 高性能フィルターにより今まで必要だった排気ダクトが不要になりました。（加工材種により要相談）
- 確実な集塵能力で作業環境を改善します
ソフトウェア・アップグレードに対応
機械はそのまま、新しい機能や既存の機能を強化するソフトウェアアップデートを定期的に行っております。
ネットワーク接続はご希望により有線（推奨）・無線を選ぶことができます。
アフターサービス体制
MIYAiは”販売してからがお客様とのお付き合いのスタートである”という全社員共通理念のもと、販売後のアフターメンテナンスに最大限の力を入れております。
お電話でのご不明点のご相談や故障診断、修理のご依頼が可能です。
弊社レーザー加工機の専門スタッフが誠意をもって対応いたします。

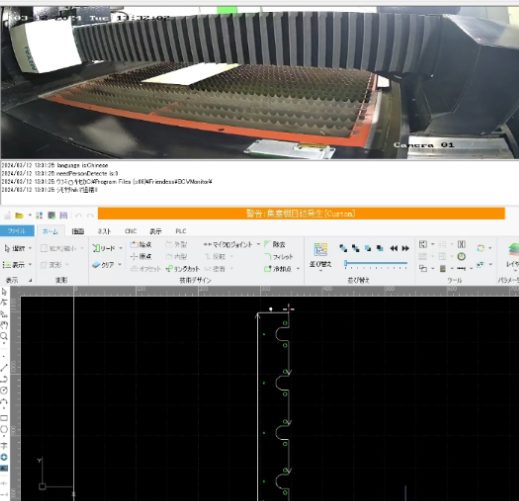

お客様の機械へリモート接続することにより、遠方の方でも迅速なサポートを受けられます。
遠隔でのアラーム復旧やセッティングサポート、故障原因の特定など数多くの実績がございます。
万が一の機械トラブル、故障、事故の際は弊社レーザー加工機の専門エンジニア（機械・ソフトウェアのプロフェッショナル）がお客様のもとへ訪問し迅速かつ丁寧に機械を修理・復旧致します。
レーザー発振器を社内常備在庫
レーザ加工機の心臓部であるファイバーレーザ発振器を各出力ごとに在庫しております。
ファイバーレーザが主流となった現在、発振器の故障はCO2レーザ加工機に比べて格段に少なくなりましたが、万が一発振器の故障や衝突事故等でもお客様のダウンタイムを最小限に抑えることが可能です。
重要機構部品・レーザ切断ヘッド・電子部品を常備在庫
MIYAiをお選びいただいたお客様に、更に安心して弊社の機械をお使い頂けるよう、レーザ切断部部品、機構部品、電子基板に至るまですべての重要部品の在庫、即納体制の拡充と構築を進めております。
ノズル・レンズ・消耗部品は最短当日出荷
弊社にて販売しているレーザー加工機用切断ノズル、保護レンズは常時数百個の在庫があり、午前中の注文で最短当日出荷可能です。
即応体制を拡大しております！
お客様に安心していただけるよう、重要部品の即納体制やサポート体制のさらなる向上を日々進めております。
実機見学＆テストカット可能
弊社工場内に展示・テストカット用マシンがございます。 使用方法や切断品質、導入後のサポートなど、納得行くまでご確認・ご相談させていただくことができます。 お気軽にお問合せくださいませ。 ※改良・改造中など、ご希望のお日にちにお承りすることが出来ない場合がございます。予めご了承下さい。
スペック
| 最大加工寸法 | FL-34：1020×1220ｍｍ FL-36：1020×2040ｍｍ FL-51：1530×3050ｍｍ |
| Z軸移動量 | 200ｍｍ （FL-51：150ｍｍ） （2パレットモデル：120ｍｍ） |
| ワークテーブル寸法 | FL-34：1080×1250ｍｍ FL-36：1080×2120ｍｍ FL-51：1550×3060ｍｍ |
| レーザー出力 | 2Kw・6KW・12Kw |
| レーザー発振器 | シングルモジュール ファイバーレーザー |
| 最大加工板厚 | 2KW 19.0ｍｍ 軟鋼（SS400） 6KW 25.0ｍｍ 軟鋼（SS400） 12KW 35.0ｍｍ 軟鋼（SS400） |
| 加工ヘッド | オートフォーカス 自動倣い装置 |
| 位置決め精度 | 0.05ｍｍ（Ｘ,Ｙ） |
| 電源容量 （集塵機・チラー 含む） | 2KW：三相200V 18KVA 50/60Hz 6KW：三相200V 30KVA 50/60Hz |

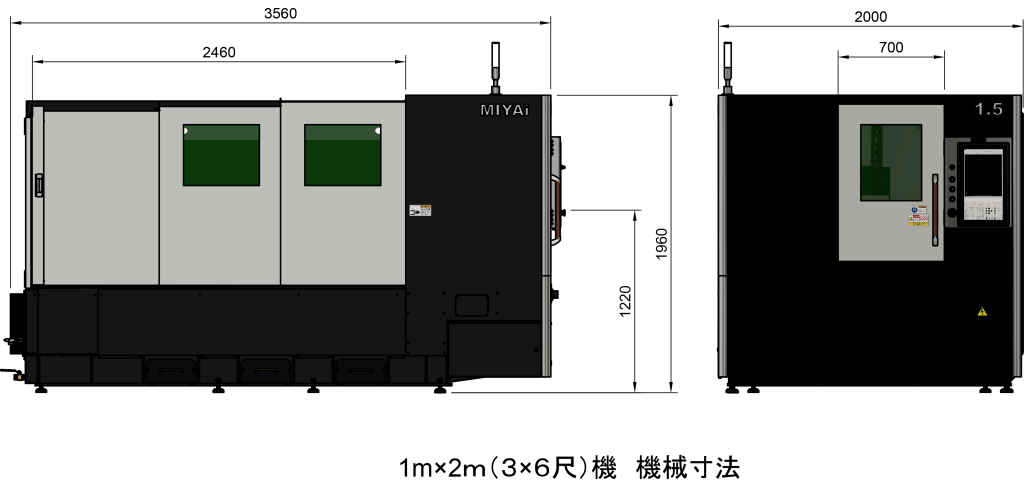

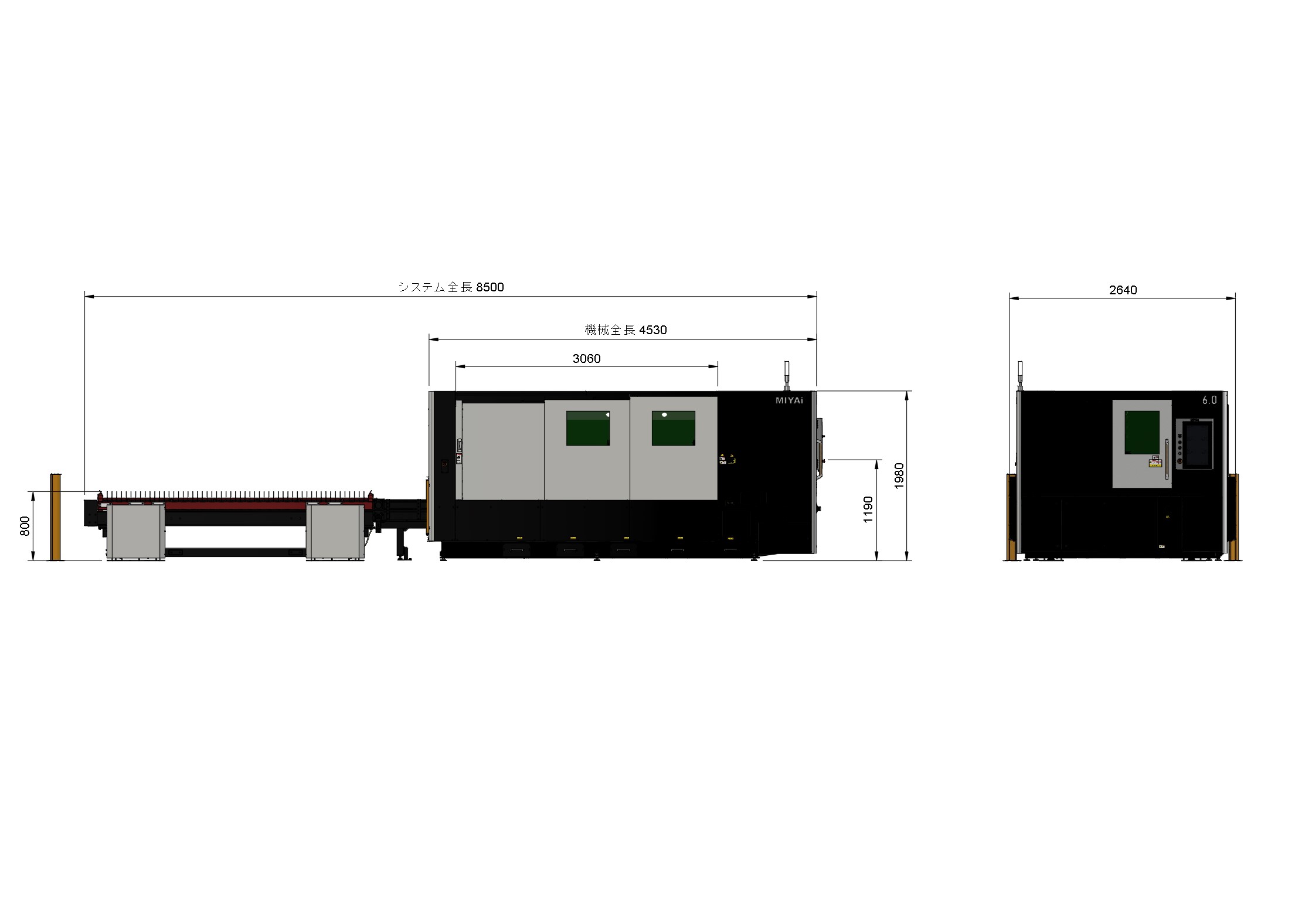

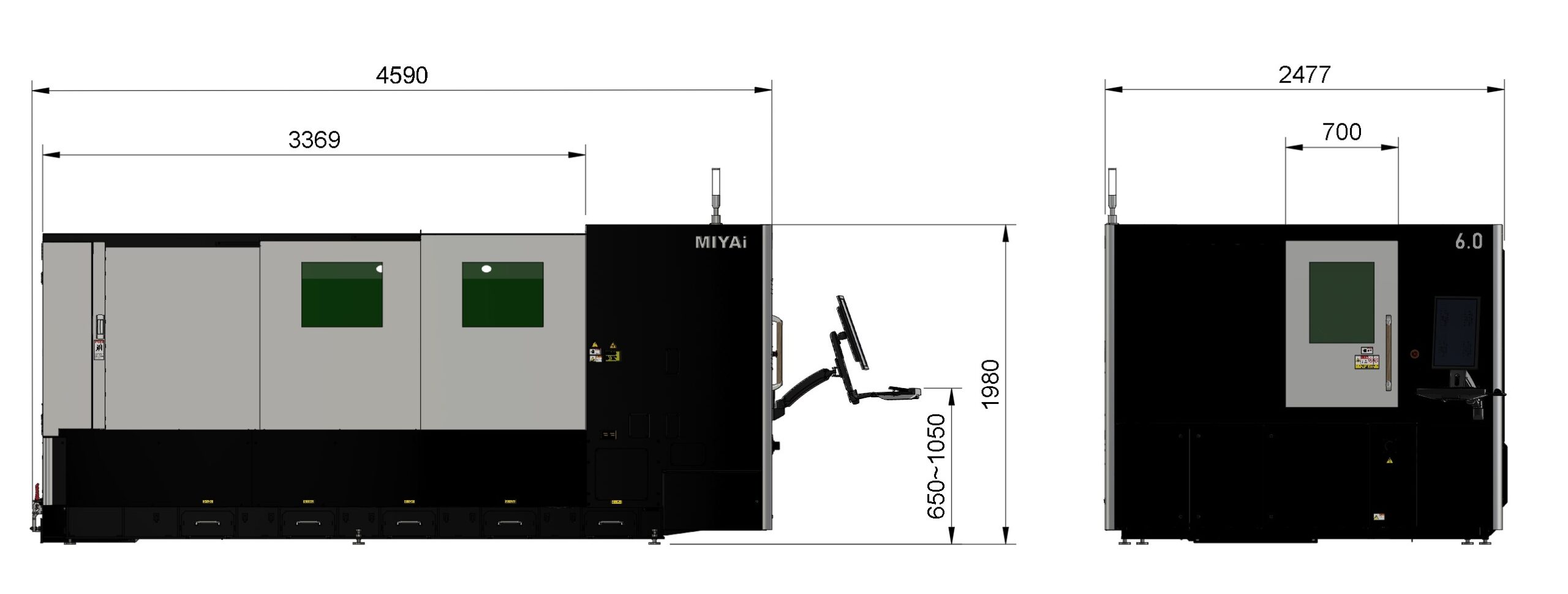

| 機械寸法（ｍｍ） | FL-34：幅2000 奥行2660 高さ1960 FL-36：幅2000 奥行3560 高さ1960 FL-51：幅2477 奥行4590 高さ1980 |
| 重量 | FL-34：3500KG～ FL-36：4000KG～ FL-51：8000KG～ |
遠隔サポート対応
インターネット接続があれば、遠隔でのサポートが可能です。
アフターサービス
安心の部品/消耗品供給・メンテナンスサポート
安心保障
2年間の基本製品保証
