MER-600電動昇降型ロール曲機

MER-600電動昇降型ロール曲機

MER-600

スタンダードモデルにデジタルスケールと電動昇降機能を付加した上位機種

1台ですべて完結します。
端曲げから成型まで1台で完結します

電動昇降による高加圧力
独自の機械式増力機構で高い加圧を実現
可変式二段階速度
ボタンの押し込みにより直感的な早送り動作が可能です。また、お好みの速度に調整することが出来ます。

3本駆動
スリップによる傷を低減!

業界最小サイズ
圧倒的コンパクトで設置場所を選びません!
この製品について問い合わせる問合せフォームへ

Slide 2
各ロールは高周波焼き入れ研磨加工を選択可能
弊社ロールマシンは高品質な高炭素鋼材を使用し、必要に応じて焼き入れ研磨を施すことにより圧倒的な耐久性と精密な加工を実現できます。
Slide 3

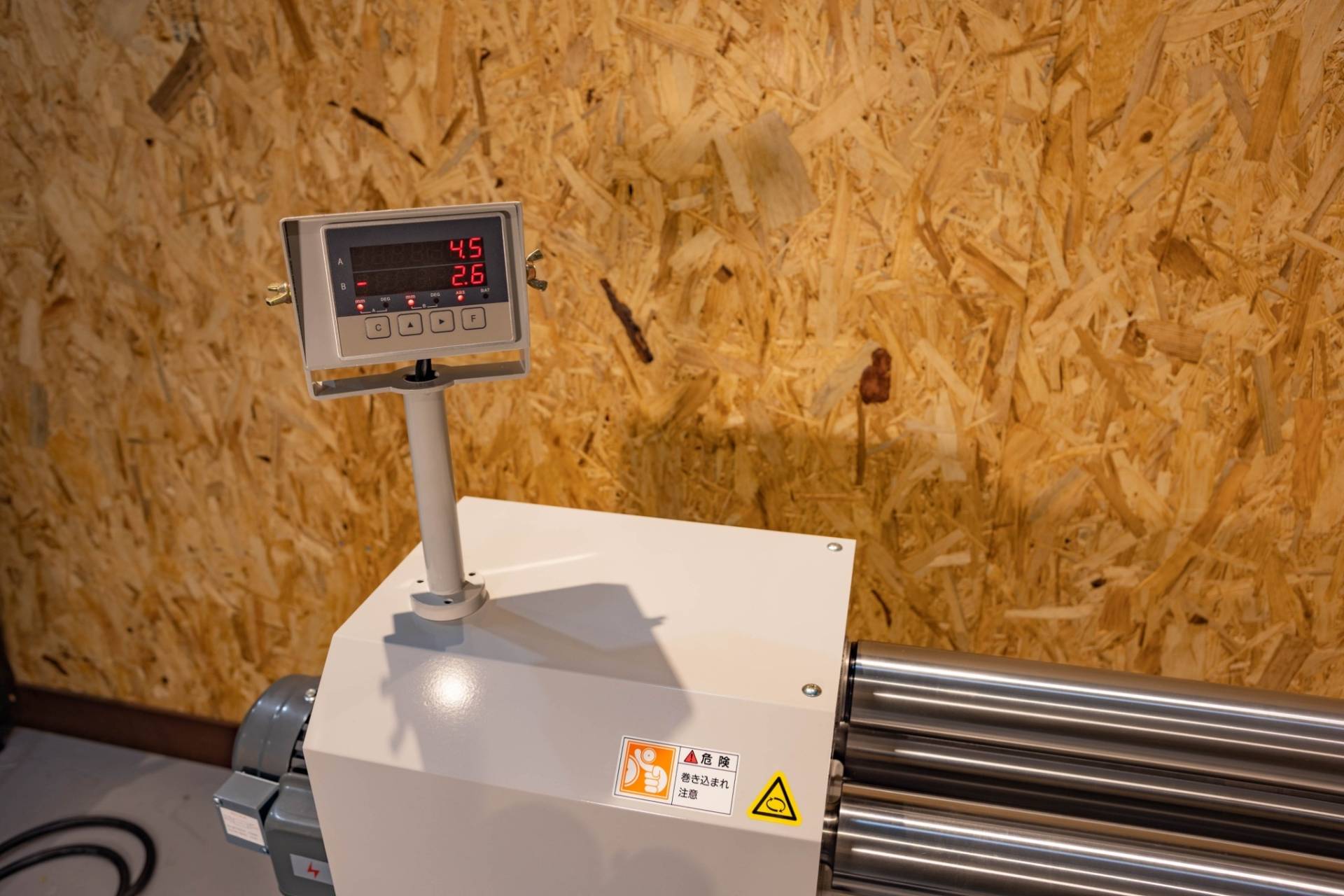

回転調整が可能なデジタルスケール
作業中でもどこからでも視認がしやすい調整式スタンド
Slide 4
一元操作が可能な専用リモコン
ロールの昇降ボタンは二段階式になっており、スピーディかつ繊細な操作が可能
Slide 5

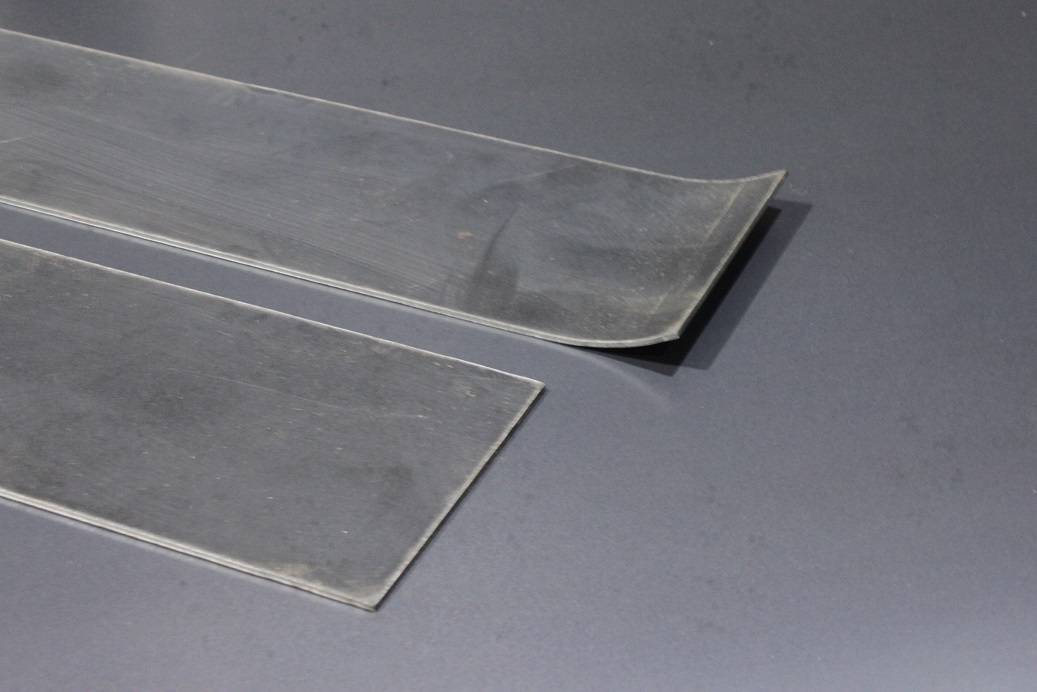

端曲げから完成まで1台で完結します
本機ですべて完結させられるので、生産性が高まります
previous arrow
next arrow
デジタルスケール

高精度な曲げ加工と生産性を実現する

MER-600型ロール曲げ機は標準で2軸デジタルスケールを装備しています。

最小0.01mm・0.1mm・1mmに設定可能であり、加工するワークの精度に合わせて柔軟に変更できます。

数値データとして管理が出来るので、生産性が格段にアップします。

ロールベンダー操作リモコン

優れた直感的操作性・生産性

直感的なリモコン操作で二段階の送り昇降・素早い操作性を実現しました。

二段階の昇降速度により、早送りと加圧微動送りが誰でも直感的にそしてスピーディーに行えます。

単品・量産ロール曲げ加工の生産性を格段にアップします。

ロールベンダー ワーク取り出し

ワンタッチでワークが取り出しできるトップロールブラケット式機構

本機械はトップロールを固定軸として、左右のボトムロールを個別に上下動作することによって曲げ加工を行いますので、トップロールの解放によって簡単に加工したワークを取り出すことが出来ます。

高周波焼き入れ研磨

高周波焼き入れ+研磨された高硬度高精度高品質ロール軸

心臓部ともいえるロール軸は内製化しており、精度・硬度ともに一級品であることを保証いたします。

オプションにて高硬度表面焼き入れと研磨加工がお選びいただけます。ワークへの傷の防止とロール自体の寿命を大幅に延ばすことが出来ます。

コンセント

届いたその日から即使用可能

標準で接地付ゴムプラグ(20Aタイプ)が接続されていますので、コンセントにつなげるだけですぐに使用できます。

ご希望により、プラグ無し圧着端子渡しも可能です。

重荷重レベリングキャスター

工具なしで水平出し可能

キャスター仕様をお選びいただいた場合、、工具レスで本体の設置・移動が行えます。レベリングを行えば、比較的大きいワークでも安定して加工が出来、使うとき以外は簡単に仕舞うことが出来るため場所を取りません。

微動送り・曲げ調整時に威力を発揮するモーターブレーキ機能
モーターブレーキ付きをご選択いただくことで送りボタンを離すと瞬時にロールの回転が停止しますので、微動送りや端曲げが大変行いやすくなります。
使いやすく、安全性の高い操作スイッチをお選びいただけます。
電動ロールマシン
スマートなデザイン

ロール曲げ機コントローラー

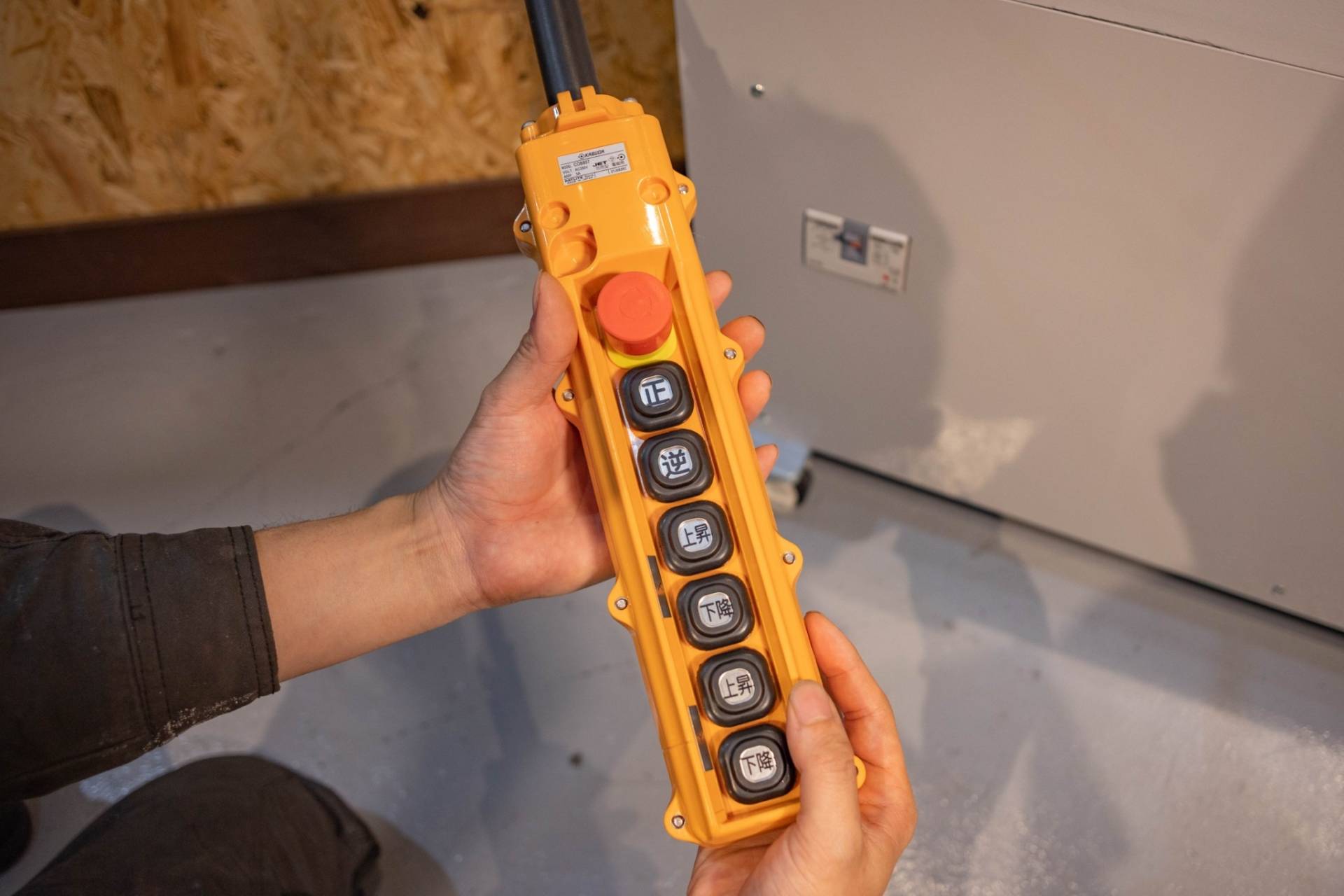

標準ペンダントスイッチ
この製品について問い合わせる問合せフォームへ

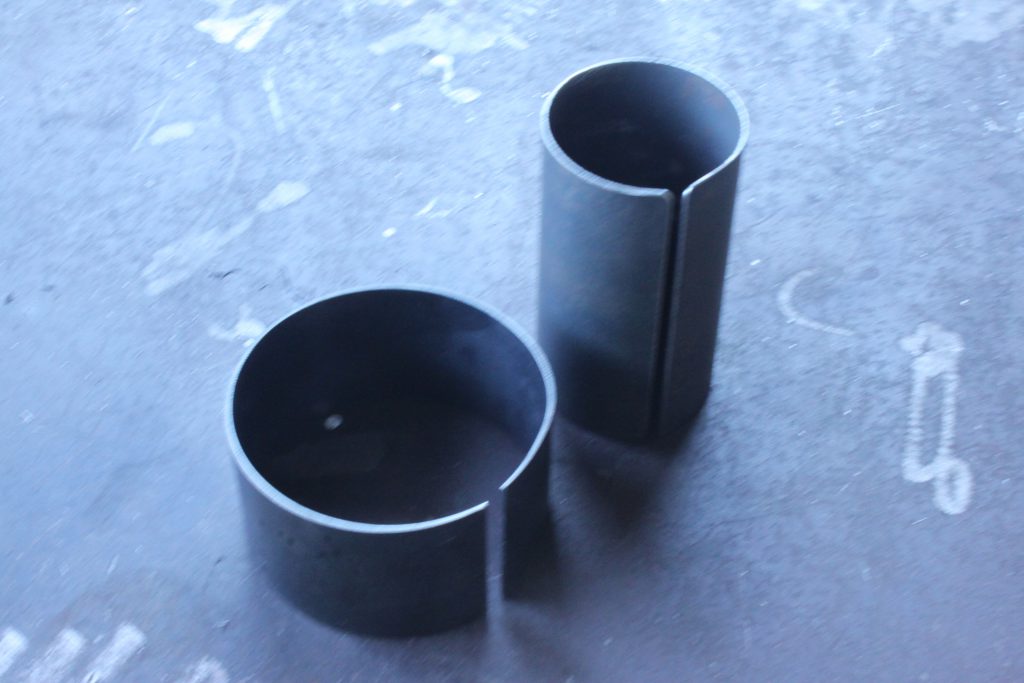

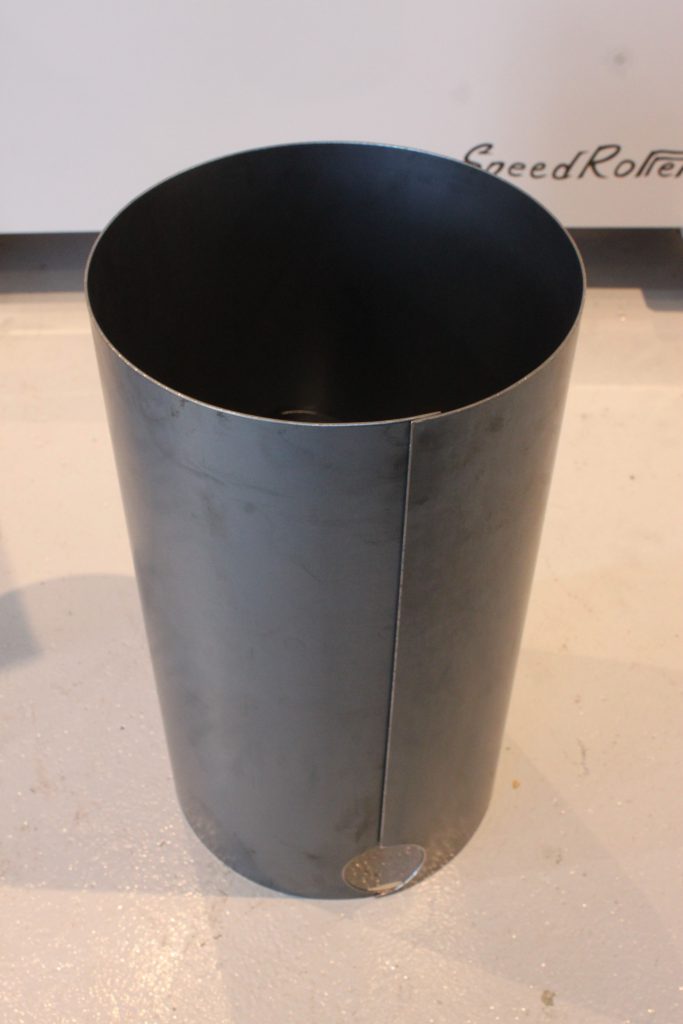

最小62Φ前後 一発成型品

電動ベンディングロール

MER-600 スペック

最大曲げ幅600mm(610mm)
トップロール径Φ60mm
曲げ能力0.2~3.2mm SS/SUS 最小Φ60~62
ロール軸昇降スピード0.2~3mm/s (二段階速度 任意設定可能)
位置決め2軸デジタルスケール 最小単位0.01mm
電源仕様三相200-220V 50/60Hz 2KVA
モーター操作ペンダントスイッチ
モーターブレーキ有無ご選択可能
ロール焼き入れ研磨 有無ご選択可能
本体寸法幅1240mm奥行375mm高1115mm
ベースアジャスト付きキャスター
重量265kg

保証初期不良対応・安心の1年間機械保証(消耗部分を除く)

アフターサービス安心の部品供給。メンテナンスサポート
